PVマキシマイザー

PVマキシマイザーとは？

様々な環境で太陽光パネルの発電量を最大化するシステムです。

通常、太陽光パネルは1枚でも発電量が低下したものがあると、全体の発電量まで下がってしまいます。
PVマキシマイザーなら、ストリング（パネル1列）ごとに発電を自動で最適化し、一部に発電低下があっても、全体から最大限の電力を引き出すことができます。
さらに、影やパネルの枚数・種類・設置角度の違いによる発電低下にも対応し、設置条件に縛られず、太陽光発電所の可能性を高めます。

特長1 ｜ 発電効率を最大化

従来のパワーコンディショナ（PCS） 太陽光パネルで発電した直流の電気を、建物や電力系統で使える交流の電気に変換する装置。 は、複数のストリング複数の太陽光パネルを直列につないだひとまとまりのことをまとめて制御します。
そのため、ストリング複数の太陽光パネルを直列につないだひとまとまりのことごとの動作電圧 太陽光パネルの発電量が最大となるように追従・調整される電圧のこと、この制御は「MPPT制御」と呼ばれる。
パネルの発電状況が異なると最適な動作電圧も変化し、複数のストリングを一括で制御する場合は、動作電圧も一括されてしまう。 の違いに対応できず、ストリング複数の太陽光パネルを直列につないだひとまとまりのこと毎に条件が異なると全体の発電効率が下がってしまいます。（下左図）
一方、PVマキシマイザーはストリング複数の太陽光パネルを直列につないだひとまとまりのことごとに発電を制御するため、条件が異なっていても、それぞれの発電能力を最大限に引き出すことができます。（下右図）

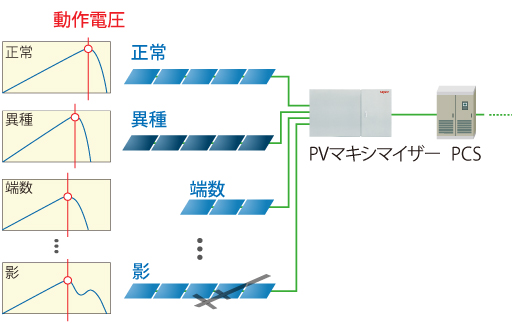

PVマキシマイザーはストリング単位で太陽光パネルの発電を制御

通常、太陽光パネルに故障や不具合が起きると、発電量の低下の影響は全体に及びます。
問題のあるパネルをその都度交換すると工事や費用が増え、パネル自体を取り外したとしても、全体の動作電圧 太陽光パネルの発電量が最大となるように追従・調整される電圧のこと、この制御は「MPPT制御」と呼ばれる。
パネルの発電状況が異なると最適な動作電圧も変化し、複数のストリングを一括で制御する場合は、動作電圧も一括されてしまう。 のバランスが崩れるため、十分な電力を取り出せません。 PVマキシマイザーなら、一部のパネルに問題があってもストリング複数の太陽光パネルを直列につないだひとまとまりのことごとに発電を調整しているので、不足分の動作電圧 太陽光パネルの発電量が最大となるように追従・調整される電圧のこと、この制御は「MPPT制御」と呼ばれる。
パネルの発電状況が異なると最適な動作電圧も変化し、複数のストリングを一括で制御する場合は、動作電圧も一括されてしまう。 を補い、発電を止めずに運転を続けることができます。

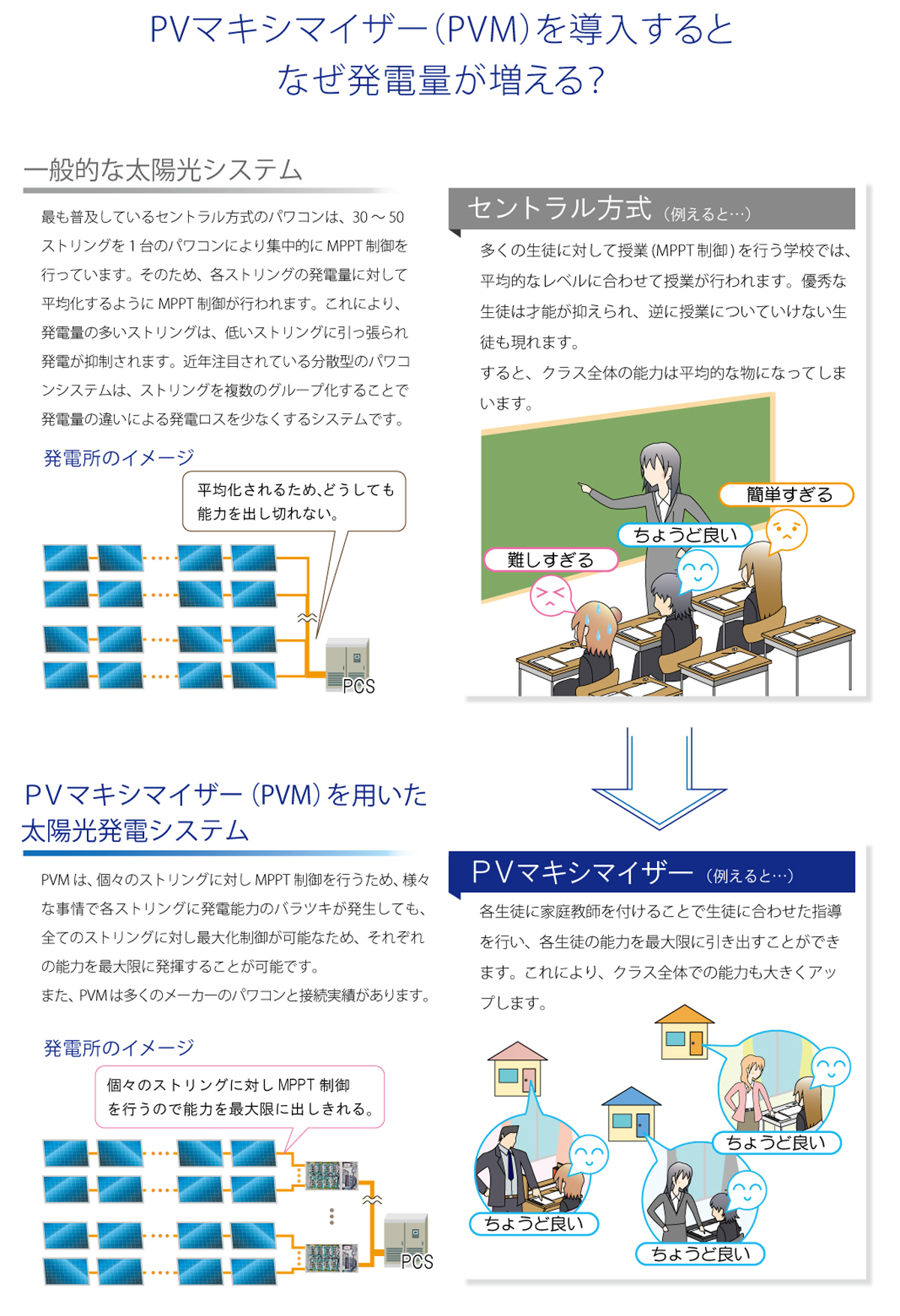

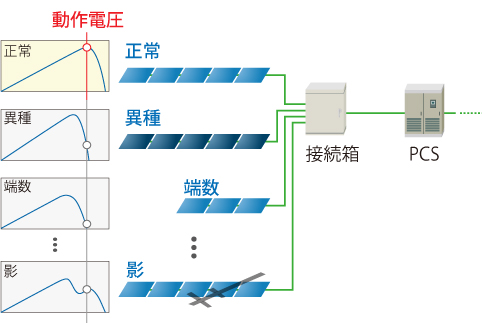

パワーコンディショナ　一括制御

従来のパワーコンディショナでは、全てのストリングの動作電圧を一括で制御するため、正常とは異なる特性を持つストリングにとっては発電効率の悪い動作電圧となってしまいます。

PVマキシマイザー　個別制御

PVマキシマイザーなら、特性に違いがあっても個別に制御を行い、それぞれにとって効率の良い動作電圧で発電することが可能です。

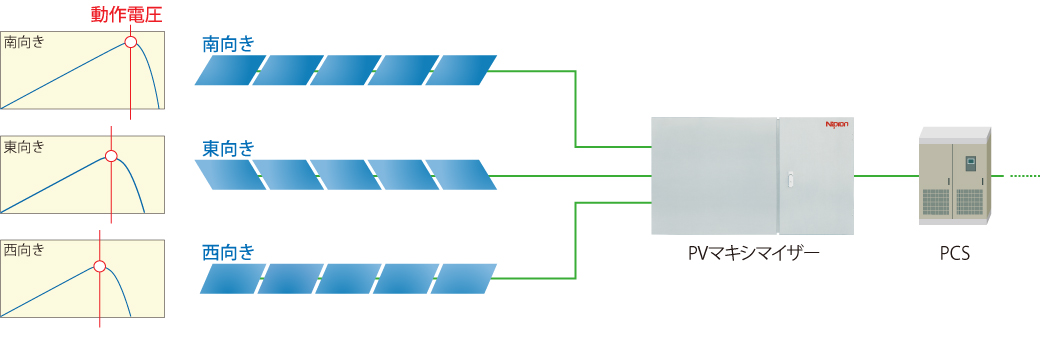

特長2 ｜ パネルの向き違い、方位違いにも対応

太陽光パネルは、向きや角度が違うだけでも動作電圧 太陽光パネルの発電量が最大となるように追従・調整される電圧のこと、この制御は「MPPT制御」と呼ばれる。
パネルの発電状況が異なると最適な動作電圧も変化し、複数のストリングを一括で制御する場合は、動作電圧も一括されてしまう。 に差が生まれます。
PVマキシマイザーなら、向きや角度が異なる場合でも効率よく発電できるよう制御が可能です。
そのため、屋上・壁面・駐車場など多様な設置場所を有効活用でき、太陽光発電所のポテンシャルを最大限に引き出します。

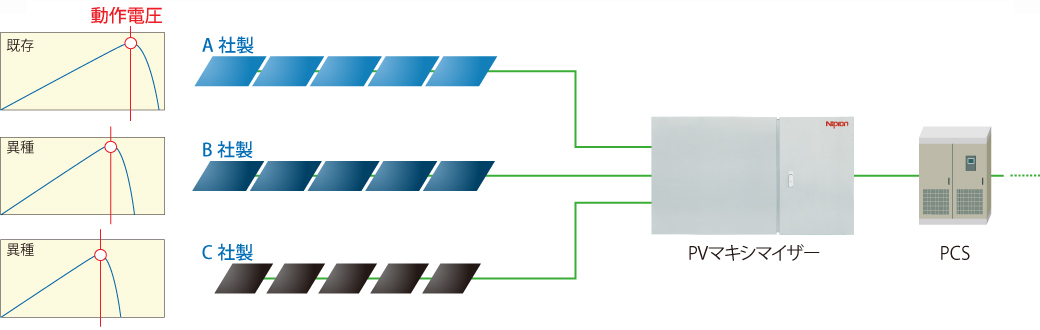

特長3 ｜ メーカー違い等の異種パネルの混在に対応

太陽光パネルは、トラブルや運転年数の経過により、古いパネルの更新が必要になることがあります。
その際、パネルのメーカーや型式が異なると、特性差によって動作電圧 太陽光パネルの発電量が最大となるように追従・調整される電圧のこと、この制御は「MPPT制御」と呼ばれる。
パネルの発電状況が異なると最適な動作電圧も変化し、複数のストリングを一括で制御する場合は、動作電圧も一括されてしまう。 が揃わず、発電効率の低下を招くことがあります。
PVマキシマイザーを導入していれば、ストリング複数の太陽光パネルを直列につないだひとまとまりのことごとの電圧を最適に制御でき、異なるパネル同士を組み合わせても効率的な運用が可能です。

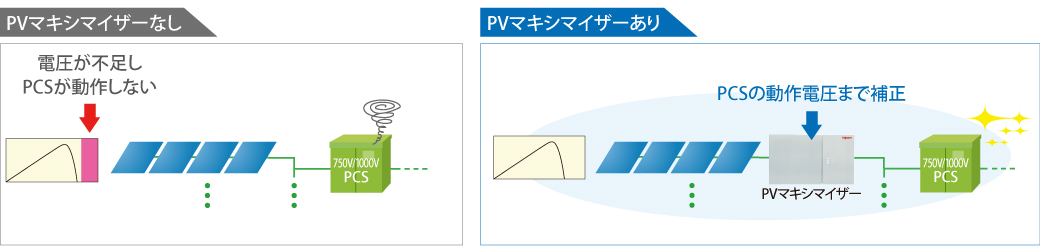

特長4 ｜ パワーコンディショナの電圧マッチング

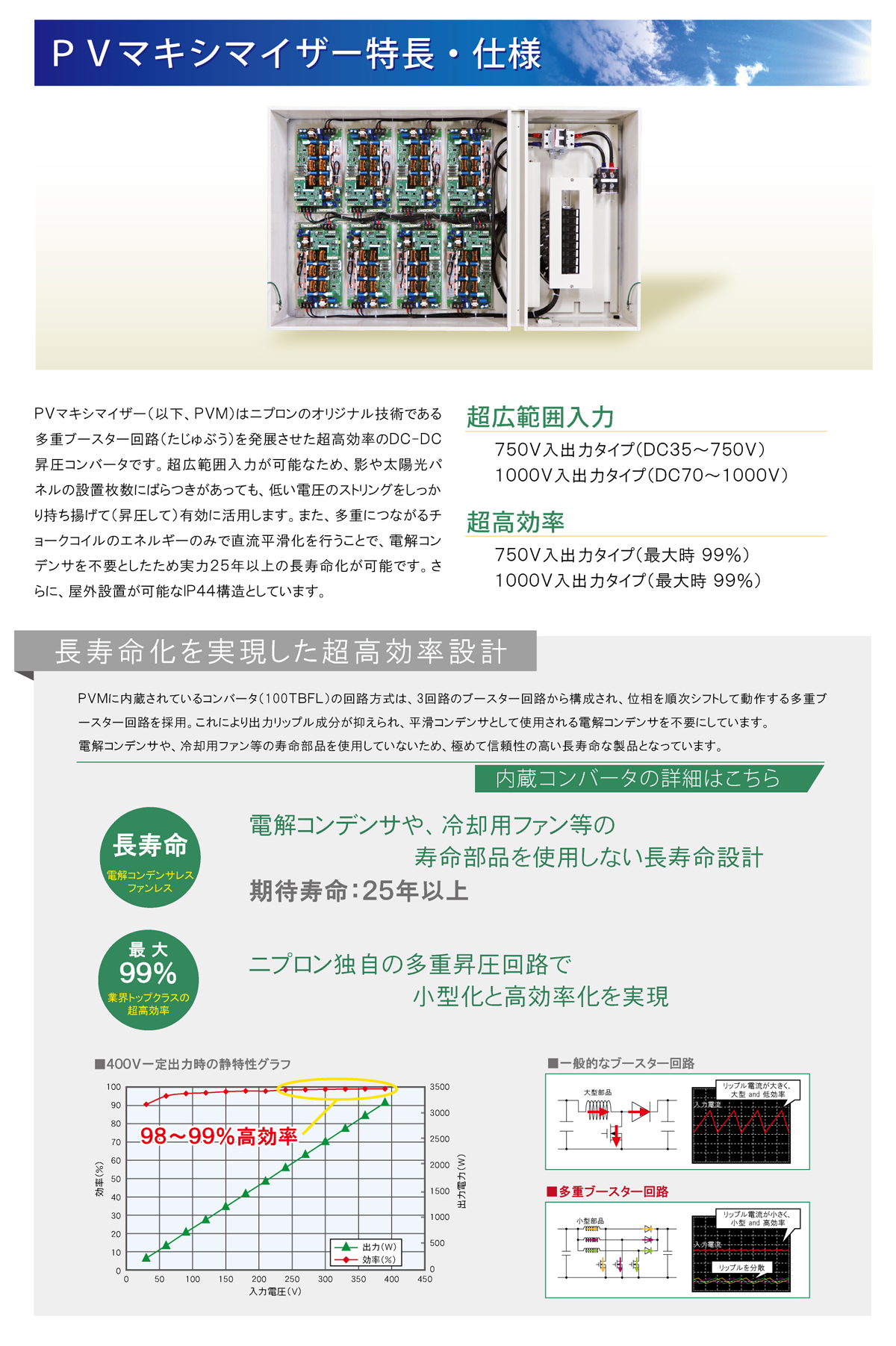

PVマキシマイザーは電圧を一定電圧に昇圧する機能が備わっています。近年、様々な種類の太陽光パネルが開発されているなか、出力電圧が低く、既設のパワーコンディショナ（PCS） 太陽光パネルで発電した直流の電気を、建物や電力系統で使える交流の電気に変換する装置。では電圧が合わないなど課題があります。PVマキシマイザーを導入頂くことで、パワーコンディショナ 注太陽光パネルで発電した直流の電気を、建物や電力系統で使える交流に変換する装置。の入力電圧範囲まで昇圧することが可能です。

納入事例

奈良県 PV容量:2.4MW(既設:1MW 増設:1.4MW)	京都府 PV容量:615kW(既設:377kW 増設:238kW)	三重県 PV容量:602kW(既設:332kW 増設:270kW)
岡山県 PV容量:2.91MW(既設:2.38MW 増設:524kW)	茨城県 PV容量:1874kW	兵庫県 PV容量:352kW(既設:290.5kW 増設:61.5kW)
広島県 PV容量:536kW	北海道 PV容量:1.12MW(既設:943kW 増設:183kW)	北海道 PV容量:200kW
兵庫県 PV容量:255.23kW	北海道 PV容量:316.8kW 蓄電池容量:89.4kWh

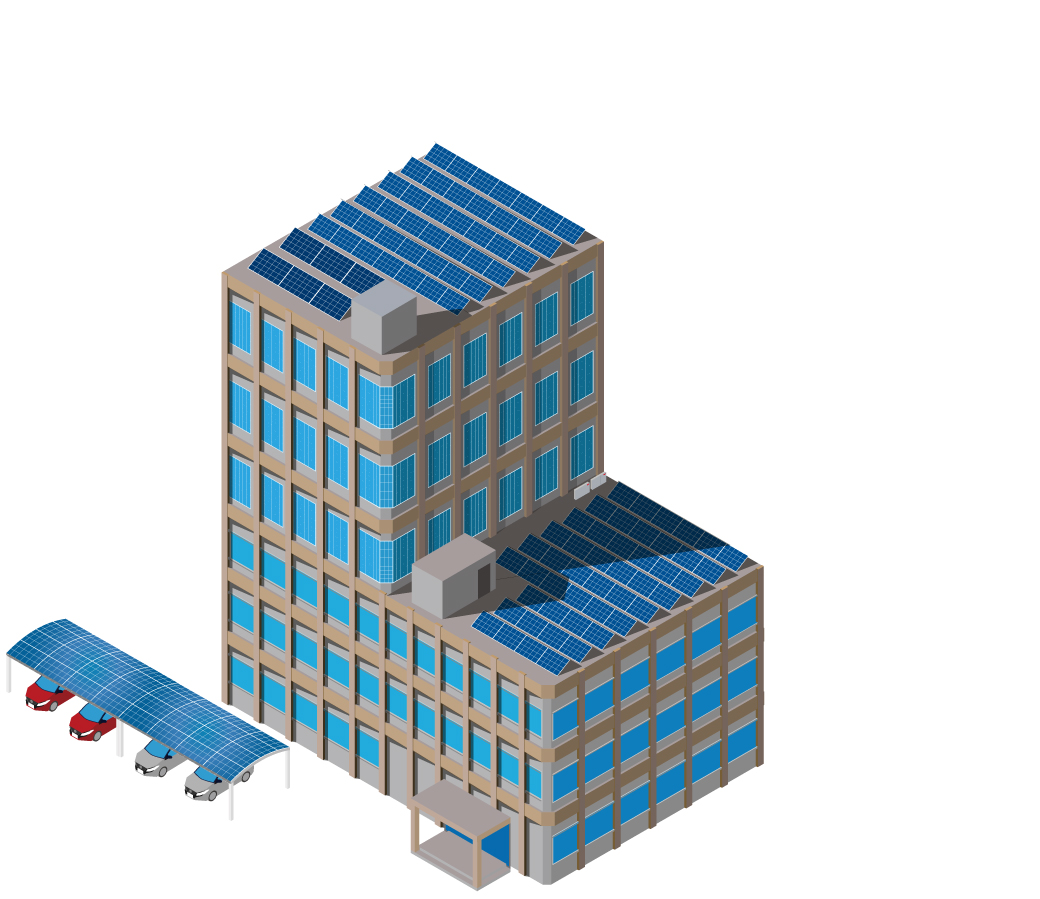

建物へのパネル設置

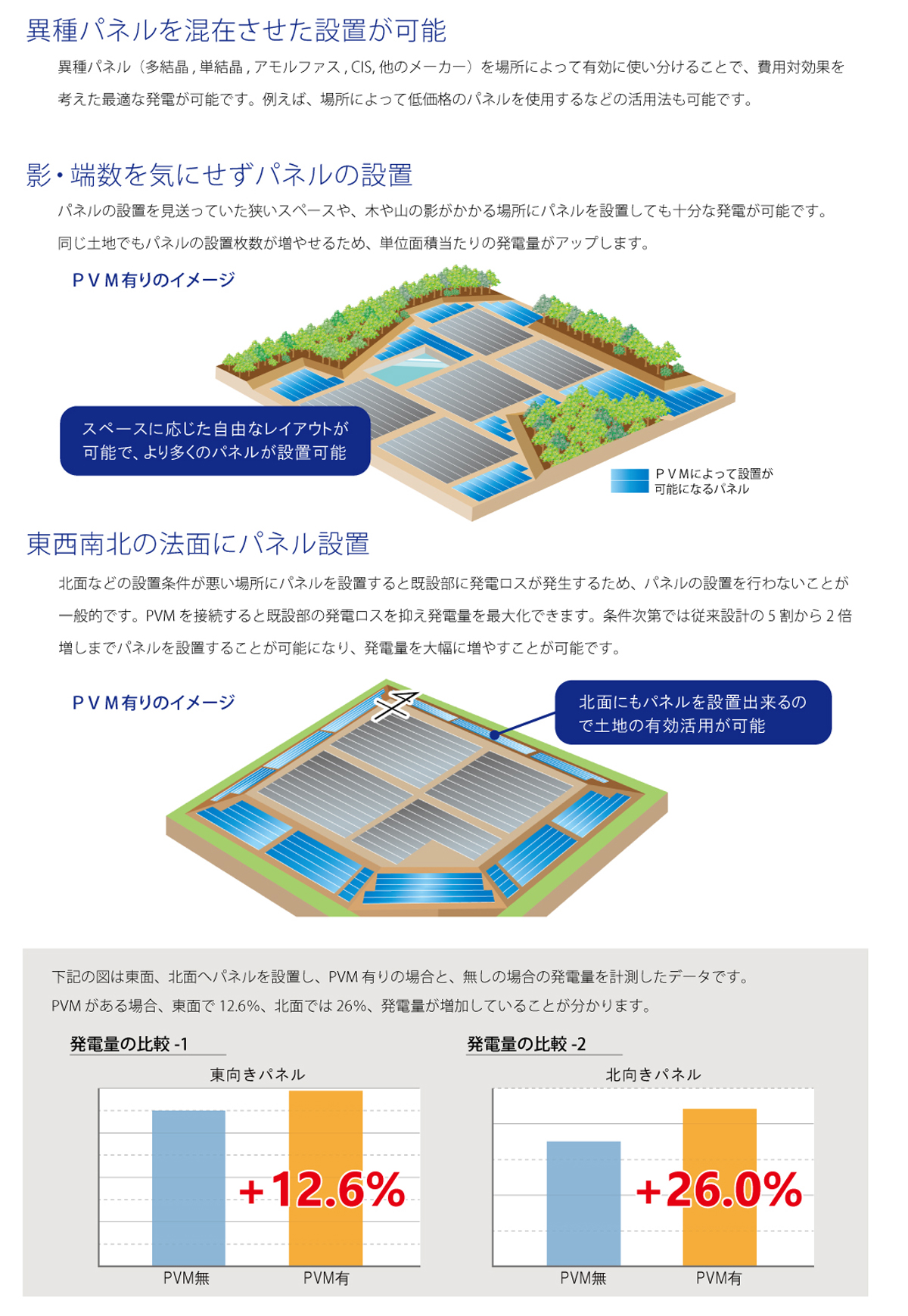

異種パネルを混在させた設置が可能

設置場所に応じて特性や型式の違うパネル(安価な結晶系、分散光に強い薄膜系など)を混在させることが可能です。
PVマキシマイザーがストリング複数の太陽光パネルを直列につないだひとまとまりのこと毎に発電制御を行うため、パネル種別ごとにPCSを設置する必要が無く、スペースを最大限に活用可能です。

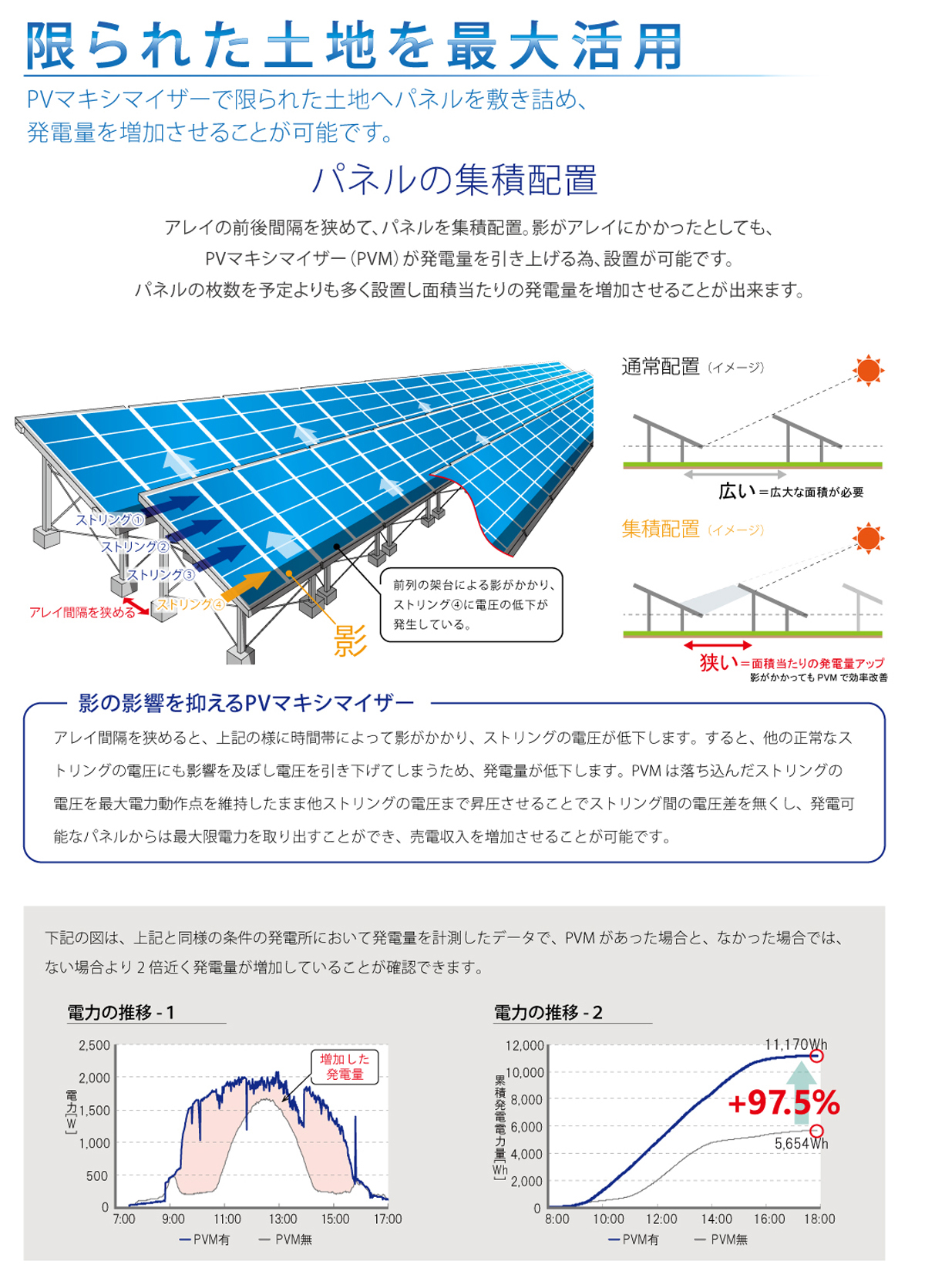

影のかかる場所でも設置が可能

時間帯により影がパネルにかかったとしても、PVマキシマイザーにより発電できるパネルから最大限発電量を引き出すことができる為、パネルの枚数を多く設置し、面積当たりの発電量を増加させることが可能です。

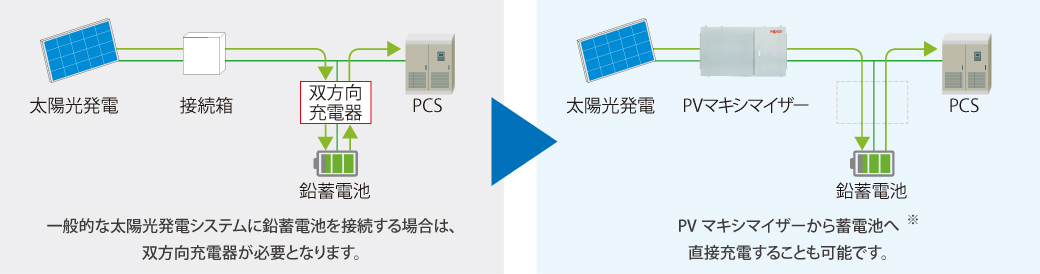

鉛蓄電池へのダイレクト充電

PVマキシマイザーを活用することで、不安定な太陽光発電の電圧を安定した電圧にすることが可能です。
これにより、PVマキシマイザーから蓄電池へ直接充電することも可能です。

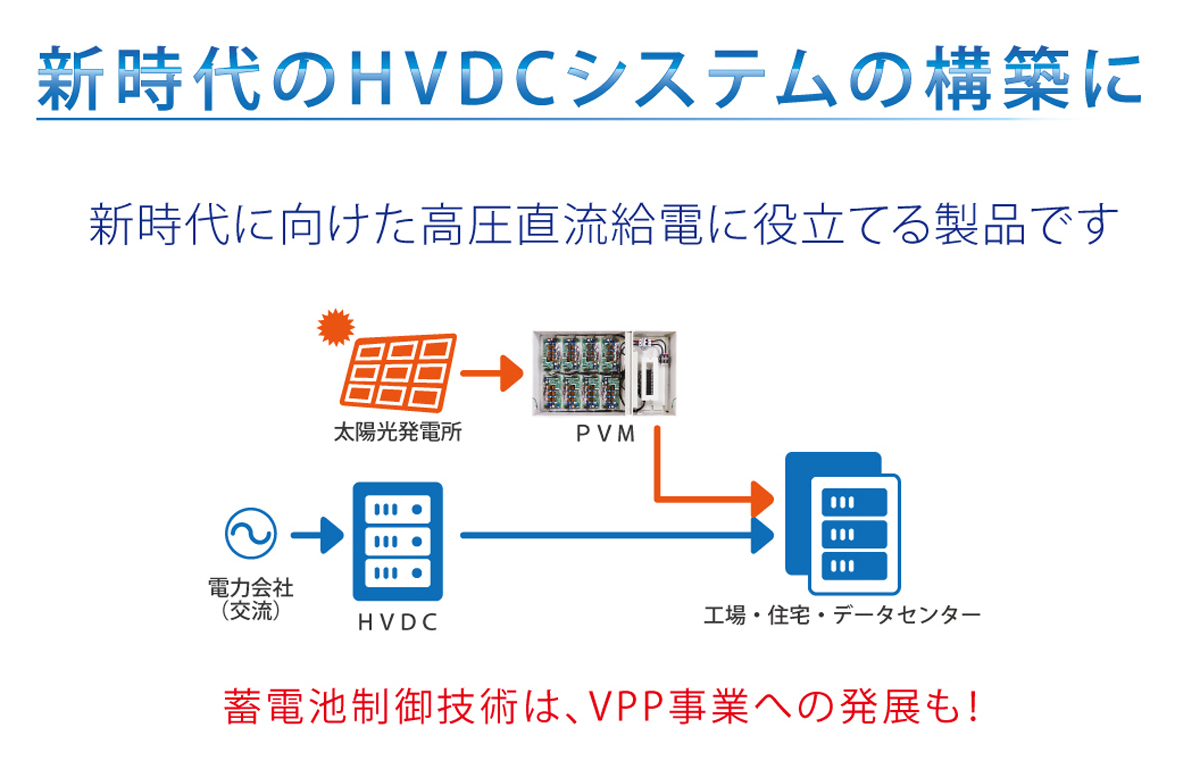

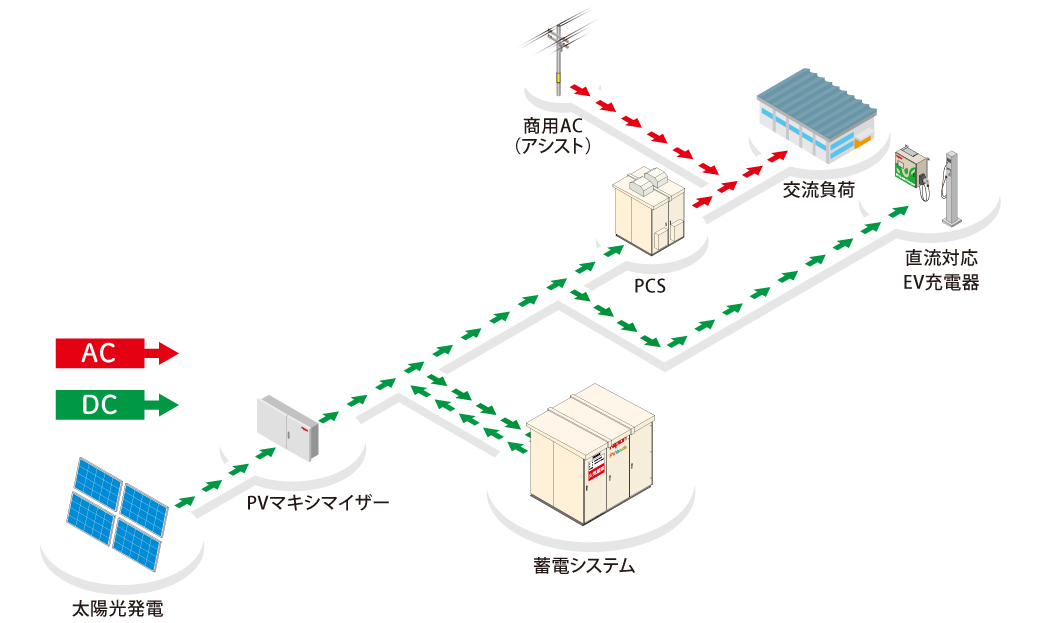

独自の直流制御技術「DC Link」

一般的な蓄電システムでは、蓄電池の充放電や負荷への給電のために、直流と交流の間で複数回の電力変換が必要となり、その過程で損失が発生します。
ニプロンの再エネ直流給電システム「PV Oasis」では、太陽光発電と蓄電池を独自の電力システムで直接接続することで、発電から蓄電、給電までを直流のまま制御しています。これにより、従来の交流中心のシステムと比べて、電力変換に伴う損失を大幅に削減することが可能です。さらに、直流対応機器を直接接続できるため、より高効率な電力利用を実現したシステム構築が可能となります。
また、PV Oasisでは、直流で連系する構成「DC Link」をしているため、商用AC系統の停電の影響を受けにくく、無停電運転の実現が可能という特長があります。 これにより、非常時にも電力供給を継続できる高度な対応力を備えた電力システムを構築できます。

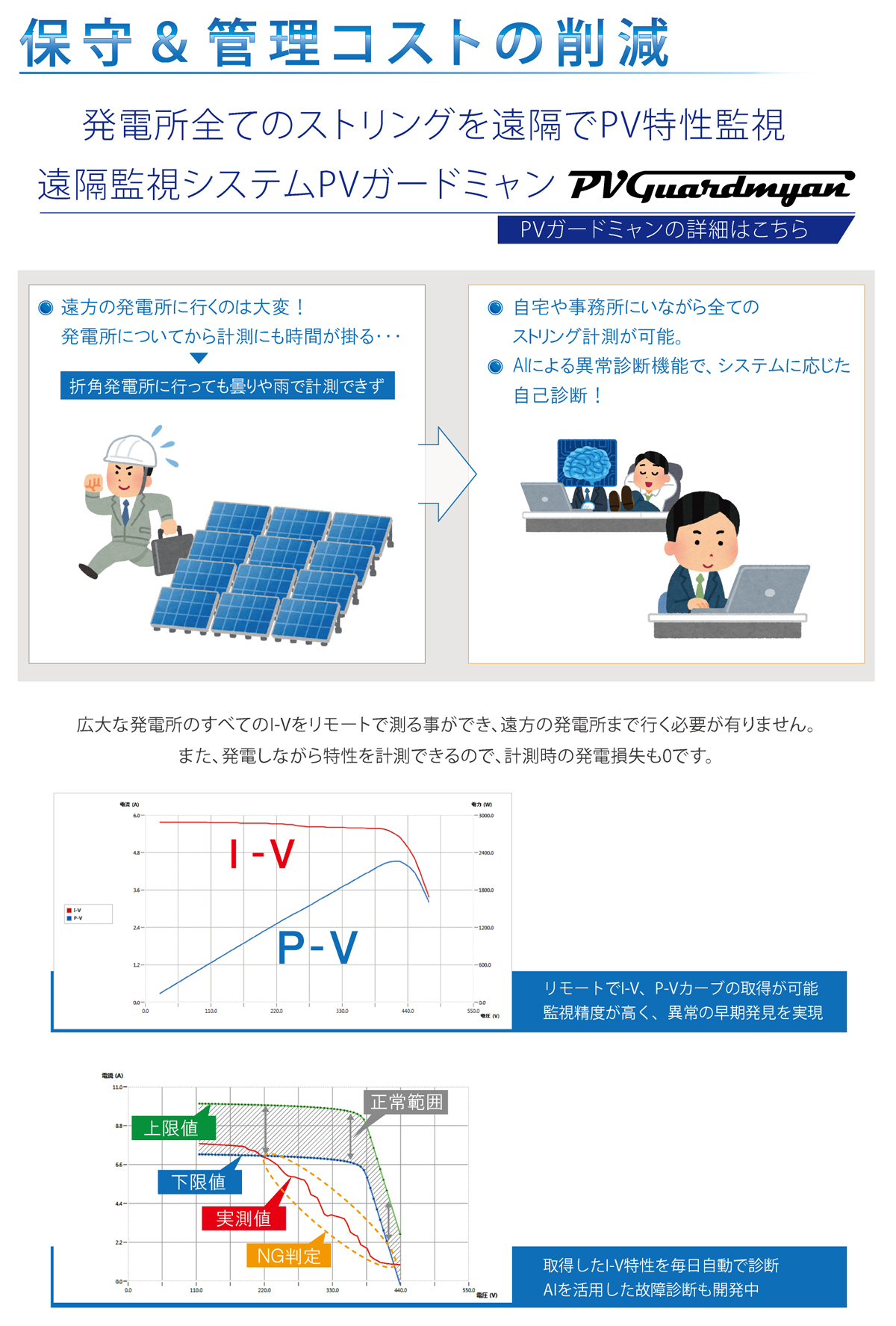

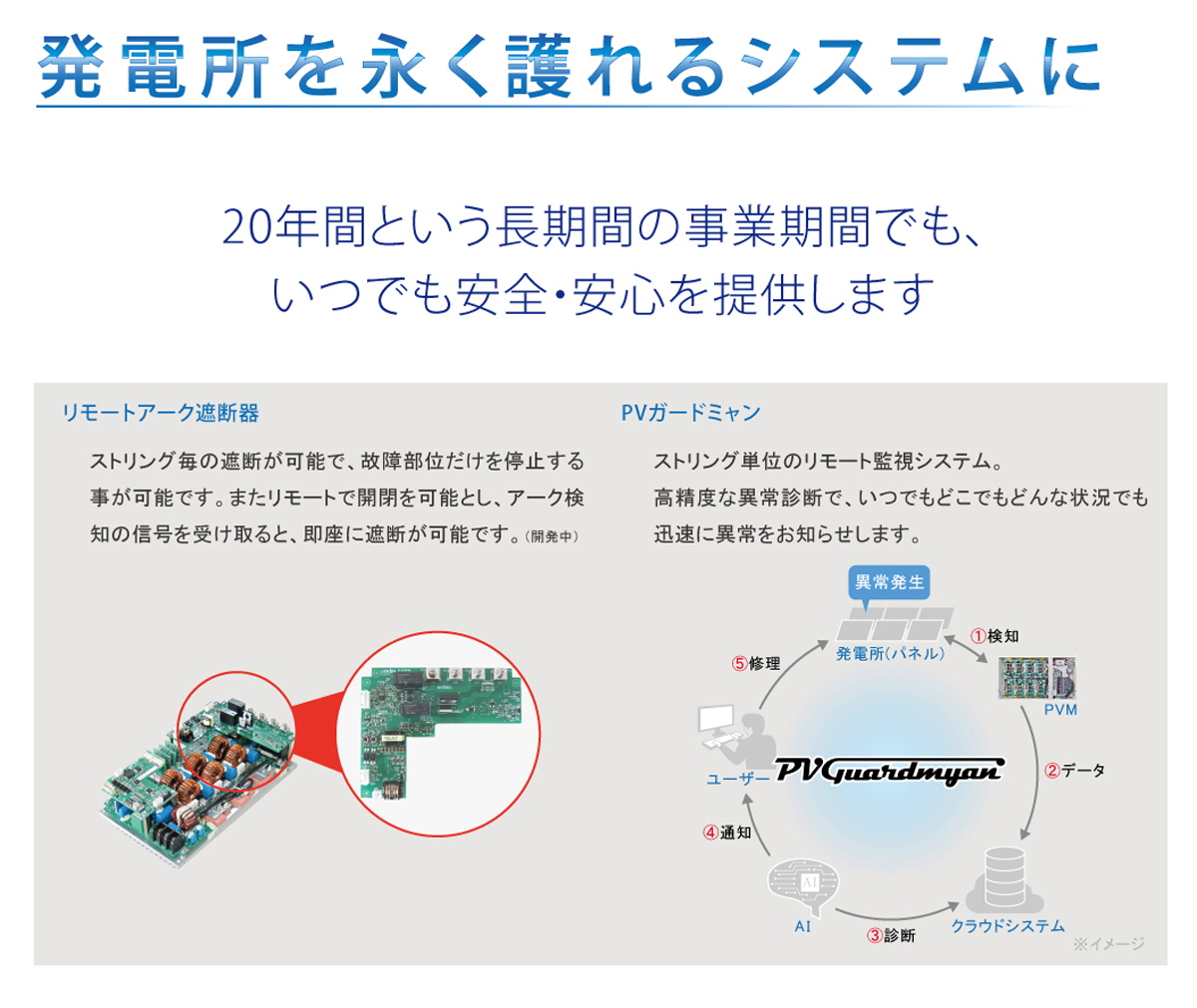

遠隔監視システム「PVガードミャン」

現地に行かず遠隔で毎日一斉クラウド診断

ニプロン独自の電流・電圧・電力監視システム

PVガードミャンは、PVマキシマイザーのMPPT制御機能とストリング複数の太陽光パネルを直列につないだひとまとまりのことの電流、電圧をセンシングするデバイスを共有することで、コストを抑えながらも他社にない、高精度な監視が可能となりました。そして、収集したデータをクラウド上で管理することで、インターネットが使える環境であればどこでも発電状況の把握が可能です。また、クラウド化によってデータ保全やセキュリティ面などが向上し、より信頼性の高いPV監視を実現しています。

I-V曲線を365日一斉自動測定、異常の兆候を見逃さない

PVガードミャンはストリング複数の太陽光パネルを直列につないだひとまとまりのこと単位の発電情報および、I-V曲線のビッグデータをクラウドサーバで管理・診断し、遠隔で異常やその兆候を見つけます。

製品ラインアップ

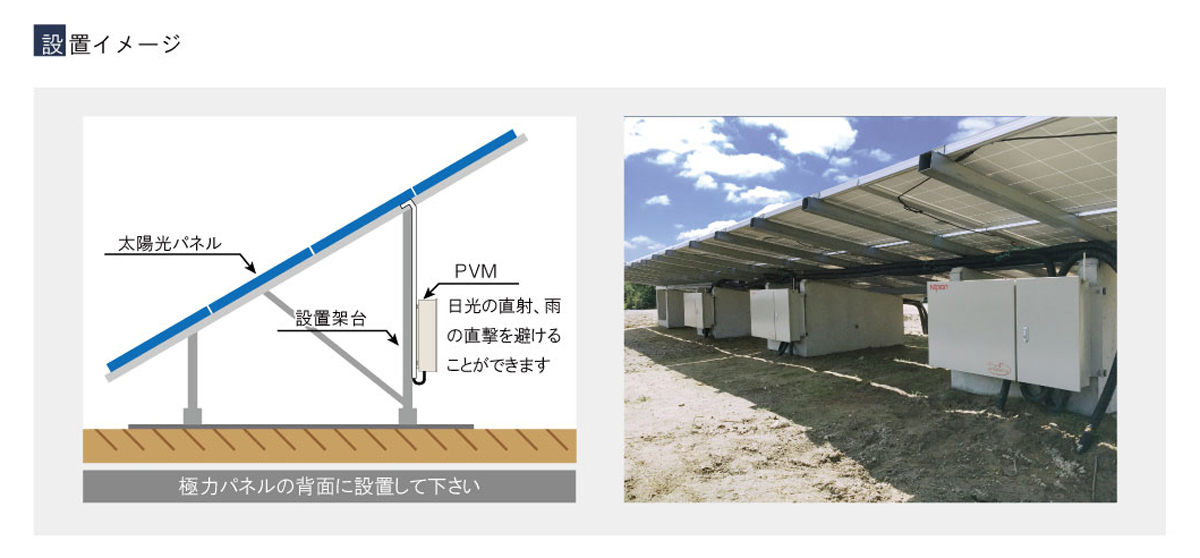

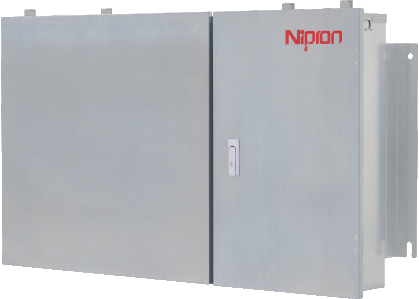

PVマキシマイザー　750V　14Ａタイプ

接続箱機能、監視機能、SPD付

8① STB100② - 14A1回路あたり
最大入力電流 750V最大許容電圧 SD③ - 600V④ SSPD付 M⑤

①ストリング数		②シリーズ名	③電圧タイプ	④電圧設定				⑤通信
3：3ストリング	6：6ストリング	ST：ストリング	SD：直流給電仕様	300V	400V	500V	600V	W：無線通信
4：4ストリング	7：7ストリング	B：接続箱機能付き	SL：PCS用(スロープ制御)	330V	430V	530V		M：有線通信
5：5ストリング	8：8ストリング			360V	460V	560V
				380V	480V	580V

■   仕様+

入力仕様	入力回路数	3	4	5	6	7	8
	入力電圧範囲(DC)	35 ～ 750 V
	昇圧開始電圧(DC)	50 V ±5 V
	昇圧停止電圧(DC)	30 V ±5 V
	入力制御	MPPT（最大電力点追従）制御
	最大入力電流	14 A（短絡時15 A）/1回路
	電圧特性	スロープ制御、直流バス用（選択）
出力仕様	最大出力電流	42 A	56 A	70 A	84 A	98 A	112 A
	出力電力 ※太陽電池に依る	20.7 kW	27.6 kW	34.5 kW	41.4 kW	48.3 kW	55.2 kW
	効率	98.5 %(typ.)
	出力電圧(DC)	300 ～ 600 V
	出力電圧設定値 （過電圧保護動作値）	300V(430V)、330V(460V)、360V(500V)、380V(520V)、400V(550V)、430V(600V)、460V(630V)、480V(660V)、500V(680V)、530V(710V)、560V(750V)、580V(780V)、600V(800V)
保護回路	過電流保護 （入力電流制限）	14 ±0.5 A / 1回路
	出力ヒューズ	30 A / 1回路
	過電圧保護（昇圧停止）	430 ～ 800 V（設定電圧による上記参照）
	温度制御（昇圧停止）	ヒートシンク120℃(typ.)
	落雷保護	各昇圧回路にサージ保護素子(バリスタ・アレスタ)を搭載、SPD
環境仕様	設置環境	屋内外共用
	設置方法	垂直設置
	周囲温度	-10 ～ 40 ℃
	相対湿度	10 ～ 85 %
	標高	2000 m以下
	風圧力	1000 Pa（風圧40 m/s相当）以下
	冷却方式	自然空冷
	キャビネット材質	高耐食溶融めっき鋼板（耐塩害仕様）
	保護等級	IP44相当
寸法その他	機器間通信方式	有線、無線（選択）
	重量	39kg	42kg	51kg	54kg	56kg	59kg
	サイズ	W810.5 × H667.6 × D145.2 mm		W1130.5 × H667.6 × D145.2 mm

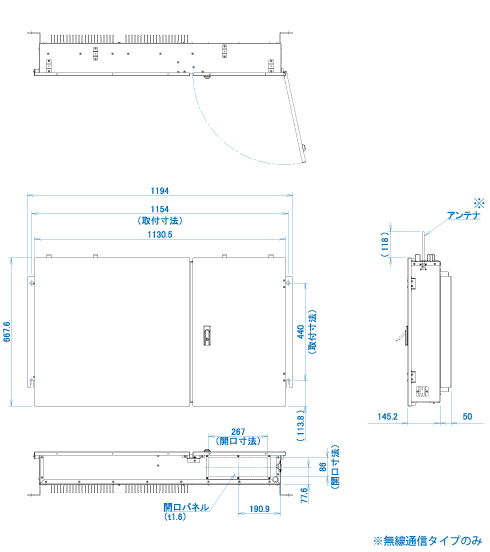

■   外形図+

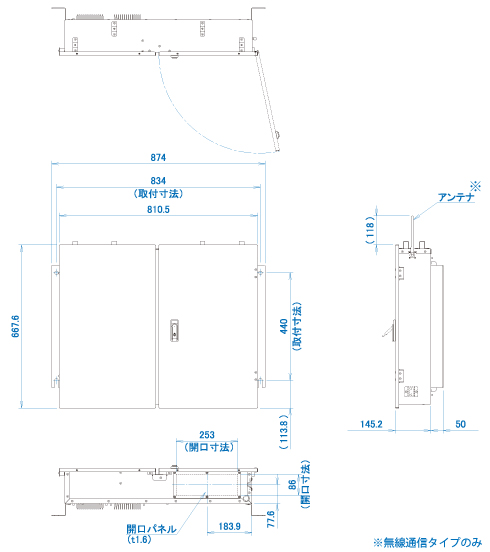

3～4ストリング

5～8ストリング

PVマキシマイザー　1000V　16Aタイプ

接続箱機能、監視機能、SPD付

4① STB100② - 16A1回路あたり
最大入力電流 1000V最大許容電圧 SD③ - 900V④ SSPD付 M⑤

①ストリング数	②シリーズ名	③電圧タイプ	④電圧設定				⑤通信
3：3ストリング	ST：ストリング	SD：直流給電仕様	600V	700V	800V	900V	W：無線通信
4：4ストリング	B：接続箱機能付き	SL：PCS用(スロープ制御)	620V	720V	820V		M：有線通信
			640V	740V	840V
			660V	760V	860V
			680V	780V	880V

■   仕様+

入力仕様	入力回路数	3	4
	入力電圧範囲(DC)	70 ～ 1000 V
	昇圧開始電圧(DC)	200 V ±10 V
	昇圧停止電圧(DC)	60 V ±10 V
	入力制御	MPPT（最大電力点追従）制御
	最大入力電流	16A（短絡時20A）/1回路
	電圧特性	スロープ制御、直流バス用（選択）
出力仕様	最大出力電流	48 A	64 A
	出力電力 ※太陽電池に依る	38.1 kW	50.8 kW
	効率	98.5 %(typ.)
	出力電圧(DC)	600 ～ 900 V
	出力電圧設定値 （過電圧保護動作値）	600V(800V)、620V(825V)、640V(850V)、660V(875V)、680V(900V)、700V(925V)、720V(950V)、740V(975V)、760V(1000V)、780(1025V)、800V(1050V)、820V(1050V)、840V(1050V)、860V(1050V)、880V(1050V)、900V(1050V)
保護回路	過電流保護（入力電流制限）	17A±0.5A/1回路
	出力ヒューズ	30 A / 1回路
	過電圧保護（昇圧停止）	800 ～ 1050 V（設定電圧による上記参照）
	温度制御（昇圧停止）	ヒートシンク120℃(typ.)
	落雷保護	各昇圧回路にサージ保護素子(バリスタ・アレスタ)を搭載、SPD
環境仕様	設置環境	屋内外共用
	設置方法	垂直設置
	周囲温度	-10 ～ 40 ℃
	相対湿度	10 ～ 85 %
	標高	1000 m以下
	風圧力	1000 Pa（風圧40 m/s相当）以下
	冷却方式	自然空冷
	キャビネット材質	高耐食溶融めっき鋼板（耐塩害仕様） (天：アルミニウム板)
	保護等級	IP44相当
寸法その他	機器間通信方式	有線、無線（選択）
	重量	49 kg	55 kg
	サイズ	W1130.5 × H667.6 × D145.2 mm

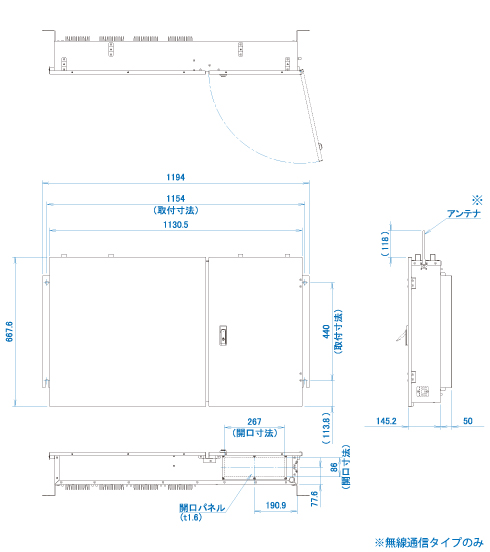

■   外形図+

4ストリング

シンプルPV マキシマイザー　14A

リパワリング用

4① STR100② - 14A1回路あたり
最大入力電流 750V最大許容電圧 SD③ - 600V④

①ストリング数	②シリーズ名	③電圧タイプ	④電圧設定
4：4ストリング	ST：ストリング	SD：直流給電仕様	300V	400V	500V	600V
	R：リパワリング用	SL：PCS用(スロープ制御)	330V	430V	530V
			360V	460V	560V
			380V	480V	580V

■   仕様+

入力仕様	入力回路数	4
	入力電圧範囲(DC)	35 ～ 750 V
	昇圧開始電圧(DC)	50 V ±5 V
	昇圧停止電圧(DC)	30 V ±5 V
	入力制御	MPPT（最大電力点追従）制御
	最大入力電流	14 A（短絡時15 A）
	電圧特性	直流バス用
出力仕様	最大出力電流	14 A
	出力電力 ※太陽電池に依る	6.9 kW / 1回路
	効率	98.5 %(typ.)
	出力電圧(DC)	300 ～ 600 V
	出力電圧設定値 （過電圧保護動作値）	300V(430V)、330V(460V)、360V(500V)、380V(520V)、400V(550V)、430V(600V)、460V(630V)、480V(660V)、500V(680V)、530V(710V)、560V(750V)、580V(780V)、600V(800V)
保護回路	過電流保護 （入力電流制限）	14 ±0.5 A / 1回路
	出力ヒューズ	30 A / 1回路
	過電圧保護（昇圧停止）	430 ～ 800V（設定電圧による。上記参照）
	温度制御（昇圧停止）	ヒートシンク120℃(typ.)
	落雷保護	各昇圧回路にサージ保護素子(バリスタ・アレスタ)を搭載
環境仕様	設置環境	屋内外共用
	設置方法	垂直設置
	周囲温度	-10 ～ 40 ℃
	相対湿度	10 ～ 85 %
	標高	2000 m以下
	風圧力	1000 Pa（風圧40 m/s相当）以下
	冷却方式	自然空冷
	キャビネット材質	高耐食溶融めっき鋼板（耐塩害仕様）
	保護等級	IP44相当
寸法その他	機器間通信方式	無し
	重量	33 kg
	サイズ	W913 × H448.7 × D195.2 mm

■   外形図+

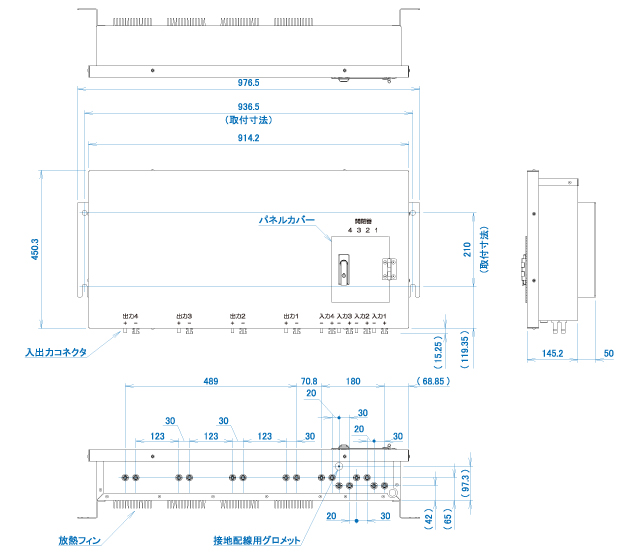

4ストリング

PVマキシマイザー　4STQ　10A

ローコストモデル

4① STQ② - 12K最大許容電圧 SD③ 400V④ M⑤

①ストリング数	②シリーズ名	③電圧タイプ	④最大許容電圧	⑤通信
4：4ストリング	ST：ストリング	SD：直流給電仕様	DC400V	M：有線通信
	Q：4回路対応電源

■   仕様+

入力仕様	入力回路数	4
	入力電圧範囲(DC)	160 ～ 400 V
	昇圧開始電圧(DC)	190 V ±5 V
	昇圧停止電圧(DC)	160 V ±5 V
	入力制御	MPPT（最大電力点追従）制御
	最大入力電流	10 A（短絡時12 A）/1回路
	電圧特性	直流バス用
出力仕様	最大出力電流	10 A
	出力電力 ※太陽電池に依る	12.6 kW
	効率	98.5 %(typ.)
	出力電圧(DC)	200 ～ 400V
	出力電圧設定値 （過電圧保護動作値）	200V(250V)、210V(260V)、220V(270V)、230V(280V)、240V(290V)、250V(300V)、260V(310V)、270V(320V)、280V(330V)、290V(340V)、300V(350V)、310V(360V)、320V(370V)、330V(380V)、340V(390V)、350V(400V)、360V(410V)、370V(420V)、380V(430V)、390V(440V)、400V(450V)
保護回路	過電流保護 （入力電流制限）	12 Ａ ±10 %/1回路
	出力ヒューズ	30 A（2回路に1個）
	過電圧保護（昇圧停止）	250 ～ 450 V（設定電圧による上記参照）
	温度制御（昇圧停止）	ヒートシンク、チョークコイル近傍基板部 120 ℃(typ.)
	落雷保護	主回路±25kV、通信回路±10kV　(対地間)
環境仕様	設置環境	屋内外共用
	設置方法	垂直設置、水平設置
	周囲温度	-25 ～ 40 ℃
	相対湿度	10 ～ 85 %
	標高	1000 m以下
	風圧力	1000 Pa（風圧40 m/s相当）以下
	冷却方式	自然空冷
	キャビネット材質	金属製
	保護等級	IP44相当
寸法その他	機器間通信方式	有線
	重量	17 kg
	サイズ	W386 × H239.9 × D550 mm

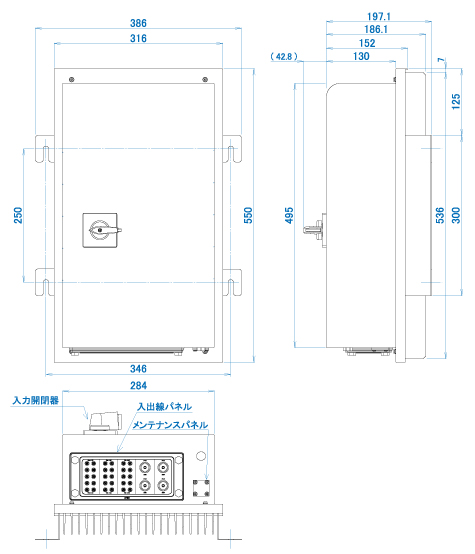

■   外形図+

4ストリング

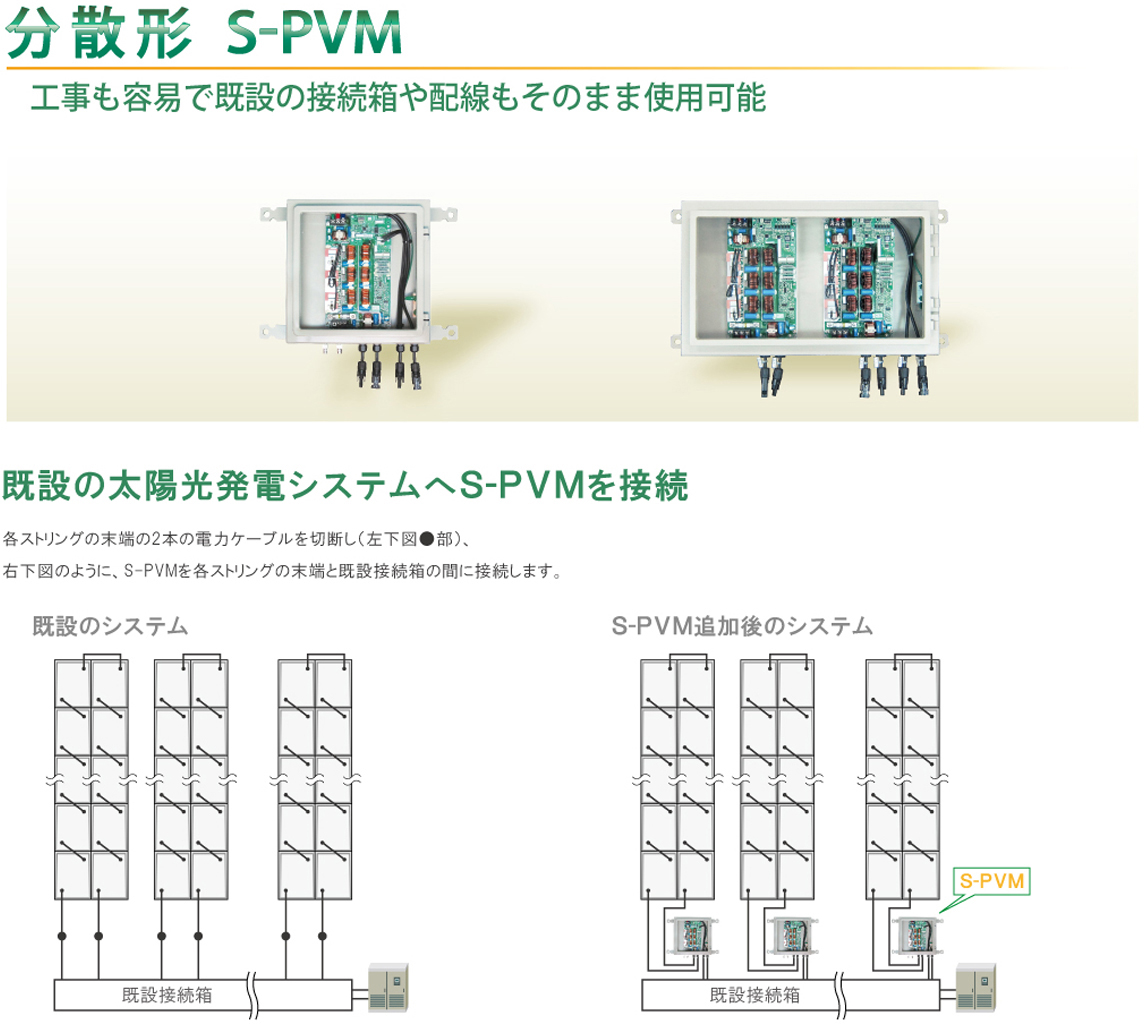

100TBFL series

1ストリング用

■   仕様+

型式		100TBFL-14A-S750V	100TBFL-16A-S750V	100TBFL-16A-S1000V
入力仕様	入力回路数	-	-	-
	入力電圧範囲(DC)	35 ～ 750 V	35 ～ 750 V	70 ～ 1000 V
	昇圧開始電圧(DC)	50 V ±5 V	50 V ±5 V	200 V ±10 V
	昇圧停止電圧(DC)	30 V ±5 V	30 V ±5 V	60 V ±10 V
	入力制御	MPPT（最大電力点追従）制御	MPPT（最大電力点追従）制御	MPPT（最大電力点追従）制御
	最大入力電流	14 A（短絡時15 A）	16 A（短絡時20 A）	16 A（短絡時20 A）
出力仕様	最大出力電流	14 A	16 A	16 A
	出力電力 ※太陽電池に依る	6.9 kW	7.9 kW	12.7 kW
	効率	98.5 %(typ.)	98.5 %(typ.)	98.5 %(typ.)
	出力電圧(DC)	150 ～ 600 V	180 ～ 630 V	600 ～ 900 V
	出力電圧設定値 （過電圧保護動作値）	150V(240V)、240V(350V)、280V(400V)、300V(430V)、330V(460V)、360V(500V)、380V(520V)、400V(550V)、430V(600V)、460V(630V)、480V(660V)、500V(680V)、530V(710V)、560V(750V)、580V(780V)、600V(800V)	180V(280V)、210V(310V)、240V(350V)、280V(400V)、300V(430V)、330V(460V)、360V(500V)、380V(520V)、400V(550V)、460V(630V)、500V(680V)、530V(710V)、560V(750V)、580V(780V)、600V(800V)、630V(800V)	600V(800V)、620V(825V)、640V(850V)、660V(875V)、700V(925V)、720V(950V)、740V(975V)、760V(1000V)、780(1025V)、800V(1050V)、820V(1050V)、840V(1050V)、860V(1050V)、880V(1050V)、900V(1050V)
保護回路	過電流保護 （入力電流制限）	14 A ±0.5 A	17 A ±0.5 A	17 A ±0.5 A
	出力ヒューズ	30 A	30 A	30 A
	過電圧保護（昇圧停止）	240 ～ 800 V（設定電圧による上記参照）	280 ～ 800 V（設定電圧による上記参照）	800 ～ 1050 V（設定電圧による上記参照）
	温度制御（昇圧停止）	ヒートシンク120℃(typ.)	ヒートシンク120℃(typ.)	ヒートシンク120℃(typ.)
	落雷保護	各昇圧回路にサージ保護素子 (バリスタ・アレスタ)を搭載	各昇圧回路にサージ保護素子 (バリスタ・アレスタ)を搭載	各昇圧回路にサージ保護素子 (バリスタ・アレスタ)を搭載
環境仕様	周囲温度	-10 ～ 60 ℃	-10 ～ 60 ℃	-10 ～ 60 ℃
	相対湿度	10 ～ 95 %	10 ～ 95 %	10 ～ 95 %
	冷却方式	自然空冷	自然空冷	自然空冷
寸法その他	重量	2.9 kg	4.8 kg	6 kg
	サイズ	W145 x H112x D270 mm	W270 x H102 x D290 mm	W270 x H102 x D334 mm

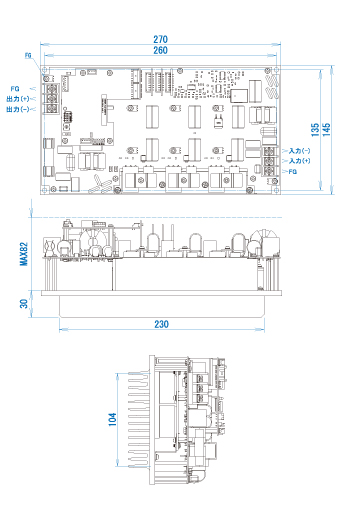

■   外形図+

14A 750Vタイプ ● W×H×D ：145×112×270 mm
● w×d (取付寸法) ：135×260 mm

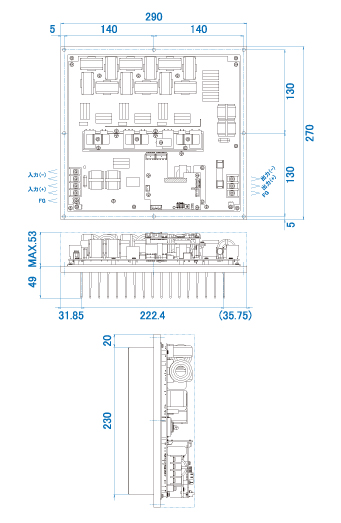

16A 750Vタイプ ● W×H×D ：270×102×290 mm
● w×d (取付寸法) ：160×280 mm

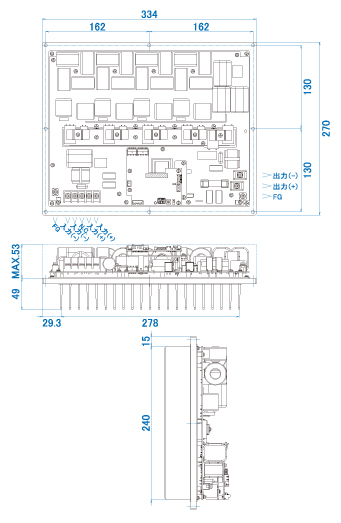

16A 1000Vタイプ ● W×H×D ：270×102×334 mm
● w×d (取付寸法) ：260×324 mm
