医用電気機器規格IEC60601-1対応!ATX電源「mシリーズ」

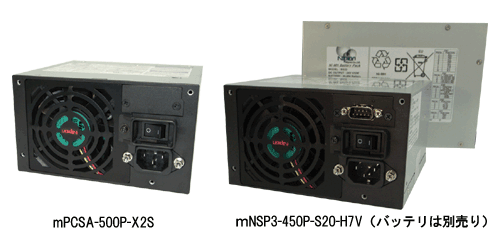

 医用電機機器規格取得電源 mPCSA-500P-X2S
型式
入力
出力
購入
mNSP3-450P-S20-H7V
AC85〜264V
ATX
(301W/450W)
mPCSA-500P-X2S
AC85〜264V
ATX
(301W/500W)

・ 安全規格UL、CSA、IEC60601-1・UL、CSA、IEC60950取得!
・ 入力のL(ライブ)ライン・N(ニュートラルライン)の両ラインにヒューズを内蔵二重強化絶縁を行っている為お客様にて入力ヒューズ絶縁トランスを別途ご用意いただく必要はありません。

医用規格で求められる両ラインヒューズを内臓していない場合

医用規格で求められる両ラインヒューズを内臓

・ 低漏れ電流仕様
  医用規格IEC60601-1、患者介護機器-クラス亀ヾ錙癖欷鄒榁蓮淵◆璽紘3P入力プラグ)された機器)に対応した、漏れ電流0.3mA以下(AC264V入力時)を満足しています。
   医用規格IEC60601-1で求められている漏れ電流値0.5mA以下
・ 耐電圧(1次-2次間):4kV
・ 雑音端子電圧クラスB準拠
  低漏れ電流仕様にすることで、雑音端子電圧を犠牲にする(ノイズが大きくなる)電源がありますが、
  mNSP/mPCSAシリーズは低漏れ電流仕様でも雑音端子電圧クラスBを満足しています。
・ 全出力、最小負荷電流0A仕様
  最小負荷電流を気にすることなく、出力仕様の範囲内であらゆる負荷に対応します。
・ 停電バックアップが可能(mNSP3-450Pシリーズのみ)
・ RoHS指令適合
・ 出力ハーネス着脱方式採用
  メイン20Pin、24Pin、ペリフェラル、S-ATAコネクタ等、各種コネクターに対応します。
  また、お客様仕様に合わせたコネクタ、ハーネス長でのカスタマイズも可能です。
・ 医療機器は国際分野で、その人体への影響度合いからクラス機銑犬4つの分野があります。
医療機器は、人体へのリスクの大きさに応じてクラス分けが行われていますが、比較的低リスク(クラス供砲琉緡典ヾ鏥擇啾亞或巴婆品を取り扱う製造販売業者に対しては国の承認に代わって、民間の第三認証機関による認証制度が導入されました。従来の国による認証要否の分類と、改正法による認証区分の比較を以下に示します。

国際分類
リスクによる医療機器の分類
従来
2005年施行後
クラス
不具合が生じた場合でも、人体へのリスクが極めて低いと考えられるもの
(例)体外診断用機器、X線フィルム
承認不要
自己認証
クラス
不具合が生じた場合でも、人体へのリスクが比較的低いと考えられるもの
(例)MRI、電子式血圧計、消化器用カテーテル、超音波診断装置
国による
認証が必要
第三者認証
クラス
不具合が生じた場合でも、人体へのリスクが比較的高いと考えられるもの
(例)透析器、人口呼吸器
国による
認証が必要
国による認証が必要
クラス
不具合が生じた場合でも、生命の危険に直結する恐れがあるもの
(例)ペースメーカー、人口心臓弁

クラス掘Ν犬悗梁弍に関しては、別途ご相談ください。



医用電機機器規格取得電源 mシリーズ 製品概要

型式
mNSP3-450P-S20-H7V
標準価格
47,800円
発売日
2009年7月発売

型式
mPCSA-500P-X2S
標準価格
34,500円
発売日
2009年7月発売

医用電機機器規格取得電源 mシリーズ 一般仕様

・定格入力:AC100〜240V
・入力電圧範囲:AC85〜264V ワイドレンジ(AC85〜90Vは負荷率を90〜100%とする
・力率:99% typ(AC100V) /94% typ(AC240V)
・効率:73% typ(AC100V) /77% typ(AC240V)
・突入電流:31A peak(AC100V)/75A peak(AC240V)
・使用温度:0〜60℃ 負荷率45℃:100% 〜 60℃:70%
・保存温度:-25〜70℃
・絶縁耐電圧:AC入力対FG及び出力の一括接続時間:AC1500V/分
・絶縁抵抗:AC入力対FG及び出力の一括接続時間:50MΩ以上
・漏洩電流:0.12mA 以下(AC100V)/0.3mA 以下(AC264V)
・雑音端子電圧:VCCIクラスB、FCC規制クラスB、EN55022規制クラスBを満足
・安全規格:UL60601-1、CSA60601-1(c-UL)、IEC60601-1・UL60950-1、CSA60950-1(c-UL)、IEC60950-1取得!
・冷却方式:内臓ファンモーターによる強制空冷、電源内部温度を検出し、ファンモーターの回転速度を制御します。
備考:
・mNSP3-450P-S20-H7V専用RS232C信号ユニット(SU-RS3):
AC運転中(PS_ON#信号が‘L’時)に電源ユニットのパワースイッチをOFF操作すると、バッテリーバックアップ運転に移行します。バッテリーバックアップ運転時にSU-RS3に搭載のバックアップ停止スイッチを押すことにより、手動でバッテリーバックアップ運転を停止することが出来ます。



医用電機機器規格取得電源 mシリーズ 出力仕様

mNSP3-450P-S20-H7V出力仕様

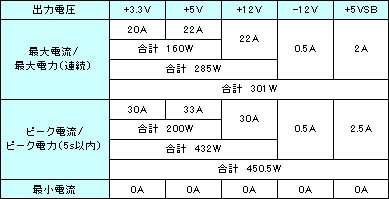

医用電機機器規格取得電源 mNSP3-450P-S20-H1V出力仕様

mPCSA-500P-X2S出力仕様
医用電機機器規格取得電源 mPCSA-500P-X2S出力仕様

出力ハーネス

型式 コネクタ種類 説明 接続可能本数
メインパワーケーブル
WH-M2024-500 20ピン出力コネクタ×1 20ピン出力コネクタ 1本
WH-M2424-500 24ピン出力コネクタ×1 24ピン出力コネクタ
12Vパワーケーブル
WH-V0408-500 +12V4Pin出力コネクタ×1 +12V4Pin出力コネクタ 1本
WH-V0808-500 +12V8Pin出力コネクタ×1 +12V8Pin出力コネクタ
WH-VG208-500 +12V4Pin出力コネクタ×1PCI-E用6Pin出力コネクタ×1 +12V4Pin出力コネクタ
PCI-E用6Pin出力コネクタ
HDパワーケーブル
WH-PP610-850 HD用×5FD×1 HD用5ヶ、FD用1ヶ 1本
WH-PS610-850 HD用×3HD(S-ATA)用×2FD×1 HD用3ヶ、
HD(S-ATA)用2ヶ、FD用1ヶ
WH-PS710-850 HD用×2HD(S-ATA)用×4FD×1 HD用2ヶ、
HD(S-ATA)用4ヶ、FD用1ヶ
SIGコネクタケーブル
WH-S0610-500 信号ハーネス×1 信号ハーネス 1本
WH-S0610-500-01 FAN信号ハーネス(6P)×1 FAN信号ハーネス(6P)
WH-S0310-500 FAN信号ハーネス(3P)×1 FAN信号ハーネス(3P)

その他オプション品

型式 コネクタ種類 説明
PS2753 ACコード ACコード
PC2734 ACコード抜け防止金具(イメージ図) ACコード抜け防止金具
PS2601-01 RS232Cケーブル(Windows 95/98/NT用) RS232Cケーブル(Windows 95/98/NT用)
PS2601-02 RS232Cケーブル(Windows 2000以降用) RS232Cケーブル(Windows 2000以降用)
NSP Pro for 95/98 ノンストップ電源用、シャットダウンソフト(Windows 95/98用) ノンストップ電源用、シャットダウンソフト
(Windows 95/98用)
PS2601-01、PS2601-02付属
NSP Pro for NT ノンストップ電源用、シャットダウンソフト(Windows NT用) ノンストップ電源用、シャットダウンソフト
(Windows NT用)
PS2601-01付属
NSP Pro 2 ノンストップ電源用、シャットダウンソフト(Windows 2000/XP/VISTA用) ノンストップ電源用、シャットダウンソフト
(Windows 2000/XP/VISTA用)
PS2601-02付属

医用電機機器規格取得電源 mシリーズ適合バッテリパック

mNSP3-450P-S20シリーズのみ
・BS11A-P24/2.3L (鉛)
・RBS02A-P24/2.2L (鉛)
・BS12A-P24/2.3L (鉛)
・BS10A-H24/2.0L (ニッケル水素)
・BS22A-H24/2.0L (ニッケル水素)
