Mi-PackⅡ

バッテリパックの見える化を実現!!
寿命が判るバッテリパックMi-PackⅡ

Mi-PackⅡバッテリパック Mi-PackⅡManager

電池の寿命状態が判る!

バッテリパックには寿命があり、大事なときにバックアップの出来ないUPSが多数存在しています。
Mi-PackⅡManagerには寿命・状態通知機能があるため電池の余計な定期交換が不要になります。

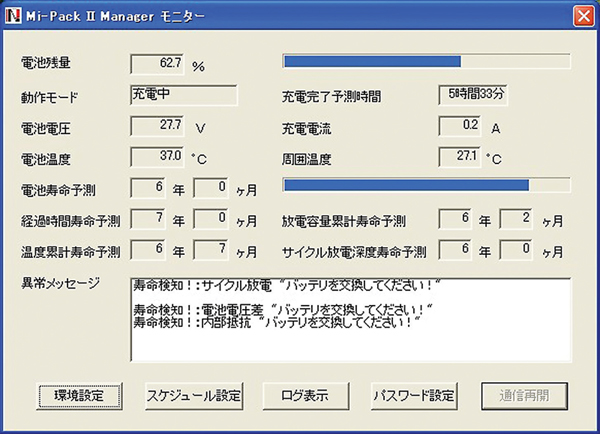

Mi-PackⅡManager モニター画面

電池交換無しで7年間以上使える可能性があります。
障害発生時にはイベント情報をメールで通知できます。

残充電時間・残放電時間をリアルタイムに表示します。

放電特性(参考値):条件25度満充電後に30W,150W,300W負荷で放電
負荷
30W
150W
300W
バッテリ運転時間
38分13秒
10分21秒
4分5秒

イベントログ機能搭載!

Mi-PackⅡManagerにはイベントログ機能が内蔵されておりプレーンテキストで記録致します。
またWindowsのイベントビューアにもイベントログを記載しますのでシステムの障害の切り分けが容易になります。

イベント情報一覧

監視開始/停止

停電発生/復旧

電池電圧低下 停電シャットダウン開始
アプリエントリ/停止 アプリ起動失敗 スケジュールシャットダウン開始 経過時間寿命予測
放電容量累計寿命予測 温度累計寿命予測 サイクル放電深度寿命予測 電池電圧差寿命予測
内部抵抗寿命予測 電源ファン異常/復旧 放電電流異常/復旧 バッテリパックファン異常/復旧
電池電圧上昇異常/復旧 電池電圧下降異常/復旧 寿命予測到達前通知 電池温度上昇異常/復旧
充電電流異常 寿命予測到達前通知 電池電圧上昇異常によるシャットダウン開始 電池電圧下降異常によるシャットダウン開始
電池温度上昇異常によるシャットダウン開始 充電電流異常によるシャットダウン開始 通信異常 通信初期化異常
サービス開始失敗 メール送信失敗

診断 判断 通知
特性の変化による寿命
a.電池の内部抵抗の変化
b.放電時の電池電圧のアンバランスの変化
初期値との差が規定値
以上に大きく変化した時

①最大5件の先にメール送信が出来ます。
②Windows上に状態異常のメッセージを表示させます。

頻度と経過時間による寿命
c.サイクル放電深度
d.放電容量累計と深度
e.温度累計
f.経過時間積算
c~f項の中で最短寿命を示すものを寿命として判断します。
また任意の設定期日が到来するとアラームを出しイベント情報を出す




スケジュールによる自動運転が可能!

Mi-PackⅡManagerを使用することでPCのスケジュール運転(自動起動・自動停止)が可能です。
スケジュールは特定日時はもちろん、曜日ごとの設定も可能です。
(1つの日付あたり16件、全部で300件の設定・1つの曜日あたり16件全部で112件まで設定可能です。)

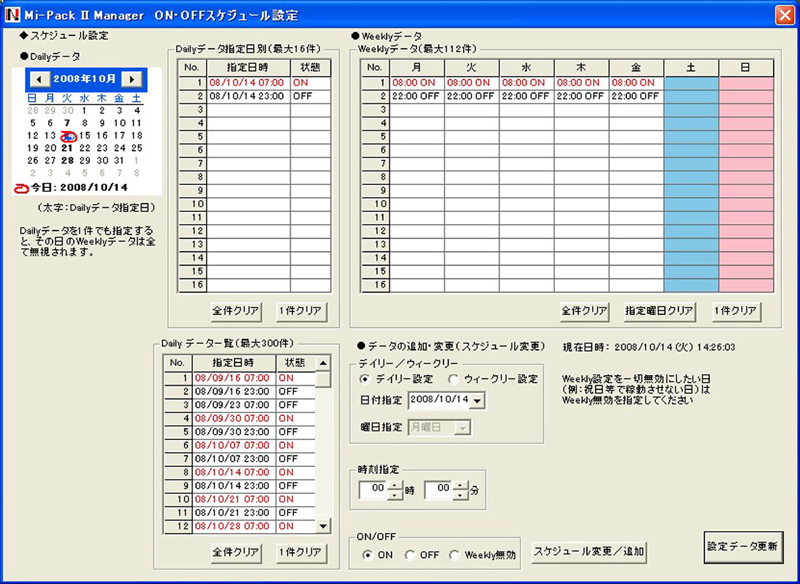

Mi-PackⅡManagerスケジュール設定画面

人のいない深夜はPCを自動的にシャットダウン・ 仕事の始まる直前に自動起動させることでCO2の削減を行うことも可能です。

またスケジュール運転中に停電が発生した場合、BIOSの設定に依存することなく、自動的にPCを起動させることが出来るので、PCのシャットダウン途中で復電した場合でも正確にPCを起動させ、PCのダウンタイムを最小限に抑えることが可能です。
(※シャットダウン中にACが復旧した場合、BIOSによる自動起動はACが元から投入されていると認識する自動起動は行えません。)

スケジュール運転

Mi-PackⅡはスケジュール設定を行った場合下記シーケンスで動作します。※
※スケジュール設定を行わない場合でも、停電時の自動シャットダウン後の復電で、PC は起動する動作となります。
また、AC ON 時のPC 起動はMi-PackⅡによって行いますので、BIOS 等のAC ON 時の自動起動は、OFF に設定してください。

基本動作

①AC ON状態の場合(AC入力がある場合)、スケジュール通りに運転を行います。
②AC OFF状態でスケジュールがON になった場合、ACがON になればスケジュール運転を開始します。

Mi-PackⅡManagerスケジュール基本動作

スケジュール運転中、停電(AC OFF)/復電(AC ON)した場合

スケジュール運転中に、停電(AC OFF)が発生し自動OSシャットダウンによりPCが終了した場合、復電(AC ON)でスケジュール運転を再開します。

Mi-PackⅡManagerスケジュール運転中停電、複電動作

スケジュール運転中、手動でPCを停止/起動した場合

スケジュール運転中に、手動によりOSシャットダウンを行い、PCを終了した場合、スケジュール運転は停止します。(PC は再起動しません)
次のスケジュールONよりスケジュール運転を再開します。

Mi-PackⅡManagerスケジュール運転中、手動でPCを停止した場合

スケジュール運転中に、手動によりOSシャットダウンを行い、PCを終了した後に停電、復電場合

停電 (AC OFF)し復電(AC ON)しても、スケジュール運転は再開しません。(PC は起動しません)
次のスケジュールONよりスケジュール運転を再開します。

Mi-PackⅡManagerスケジュール運転中手動シャットダウン動作

スケジュール運転中に、手動によりOS シャットダウンを行いPC を終了した場合

手動でPCを起動すればスケジュール運転を再開します。

Mi-PackⅡManagerスケジュール運転中手動シャットダウン

スケジュール運転前に手動でPC を起動した場合

スケジュール運転時間になればスケジュール運転を開始します。

スケジュール運転前に手動でPC を起動した場合



停電シャットダウン機能搭載!

Mi-PackⅡManagerには停電シャットダウン機能を搭載しており、Windows標準のUPSサービスやNSPPRO2に頼ることなく安全にPCをシャットダウンさせることが出来ます。

Windows Server対応(x86/x64)

Mi-PackⅡManagerは下記OSに対応しています。
・Windows Server 2008 (x86/x64)
・Windows Server 2008 Server Core (x86/x64)
・Windows Server 2003 R2 (x86/x64)
・Windows Vista (x86)
・Windows XP (x86)
・Windows 2000 SP4(x86)(IE 5.01 or after)

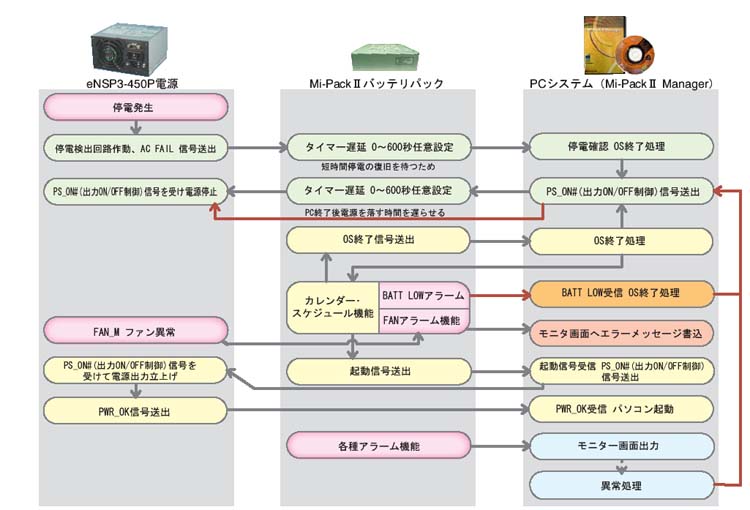

●システムフロー

Mi-PackⅡシステムフロー

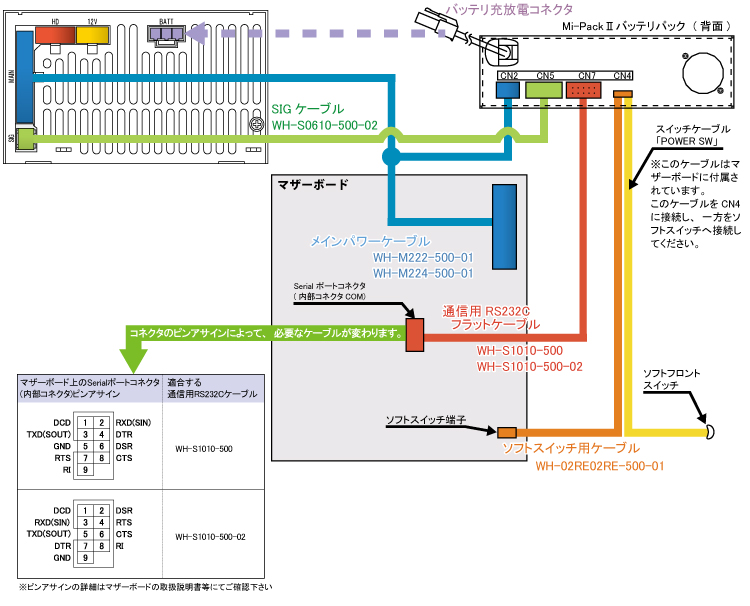

●接続図

インテリジェンスバッテリパックは、従来のバッテリとは違い、充放電だけでなく、各種信号の送受信を行っています。 そのため、使用する電源やマザーボードによって専用ケーブルが必要になりますので、下記の表や図をご確認いただき、必要なケーブルをお求めください。
専用ケーブル
型式 種類 内容 必要本数
WH-M222-500-01 メインパワーケーブル(20+4Pin) CN2へ接続、HNSP9シリーズ用 1本
WH-M224-500-01 メインパワーケーブル(20+4Pin) CN2へ接続、eNSP3/mNSP3シリーズ用
WH-S0610-500-02 SIGケーブル CN5へ接続、一方は電源のSIGコネクタに接続 1本
WH-S1010-500 通信用RS232Cフラットケーブル CN7へ接続、一方はSerialポートコネクタ(内部コネクタCOM)に接続 1本
WH-S1010-500-02 通信用RS232Cフラットケーブル
WH-02RE02RE-500-01 通信用RS232Cフラットケーブル CN4へ接続、一方はマザーボードのソフトスイッチ端子に接続 1本
※マザーボード上のSerialポートコネクタ(内部コネクタ)ピンアサインに適合するケーブルを選択下さい。

Mi-PackⅡ接続図

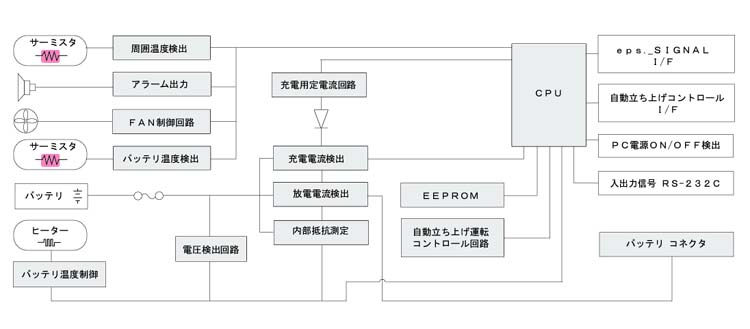

●ブロック図

Mi-PackⅡブロック図



お問合せ窓口

上記製品についてのお問合せは下記までご連絡お願いいたします。
株式会社ニプロン 営業戦略室
TEL:06-6487-0611 support@nipron.co.jp




指定日別設定(最大16件) Dailyデータ(最大300件) Weeklyデータ(最大112件) Daily・Weeklyデータ入力画面 ON/OFF設定画面 Dailyデータ指定日画面
