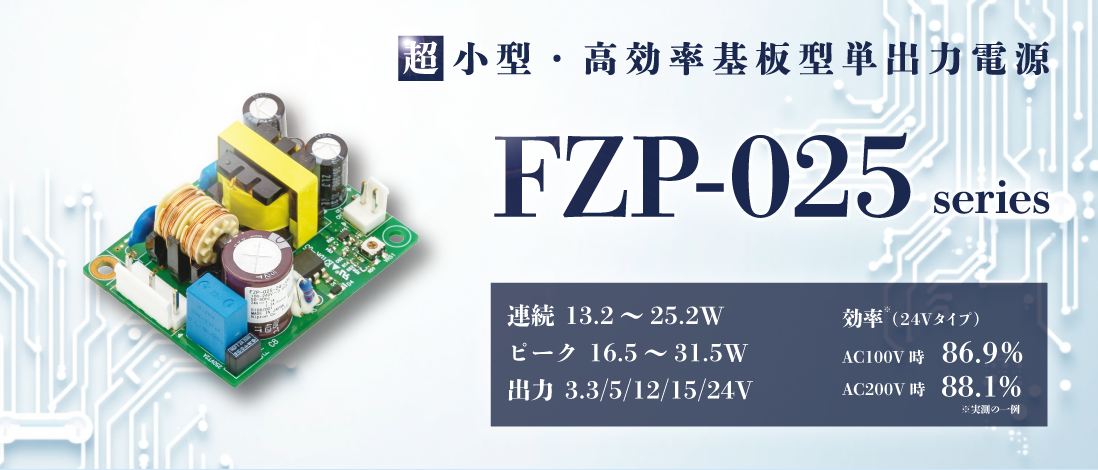

超小型・高効率基板型単出力電源FZP-025シリーズ

業界最小クラス｜小型スイッチング電源（最大25W出力）

10Wクラスの相当のサイズで、最大25Wの高出力に対応した小型スイッチング電源です。
外形寸法はW50×H28×D62.5mmで、業界最小クラスのコンパクト設計を実現しました。
制御盤・通信機器・産業機器などの限られたスペースへの組み込みに最適で、装置全体の小型化や設計の自由度に貢献します。

×

業界最高クラスの高効率｜最大88.1％の高効率で発熱・電力ロスを低減

最大88.1%の高効率を実現した高効率スイッチング電源です。
電力ロスを削減するだけでなく、発熱が低減されることによって装置内部の温度上昇を抑制し、冷却機構の簡素化（ファンレス化等）や筐体設計の最適化に寄与します。
これにより、製品全体の信頼性向上や長寿命化に大きく貢献します。

効率グラフ（FZP-025-24、実測の一例）

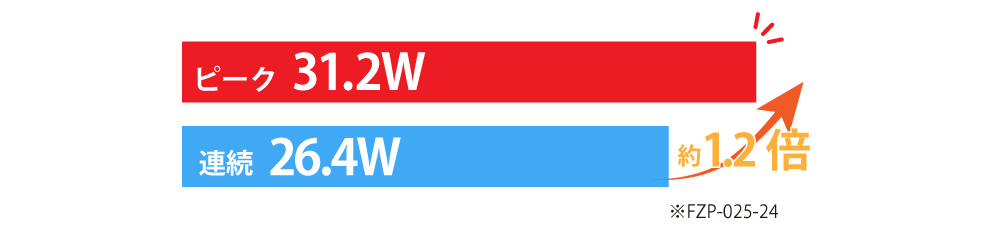

約1.2倍ピーク出力対応｜一時的な高負荷にも安定動作

ピーク出力対応モデルのため、10秒以内なら自然空冷時の最大1.2倍の出力が可能です。
突発的な負荷変動や、一時的な電力増加にも対応でき、システムの安定動作を確保します。
これにより、搬送機器やロボットアーム制御のモーター駆動時、装置立ち上げ時の瞬間的な電力ピークに余裕を持って対応可能です。

ノイズフィルター不要｜低ノイズ＆低漏洩電流設計

ノイズ対策設計を徹底しており、VCCI Class B（ 雑音端子電圧電源ケーブルを通じて周辺機器に影響を与えるノイズ電圧。 規格）を電源単体でクリアしています。
これにより、外付けの ノイズフィルター電源の入力ラインのノイズを取り除くために使用される装置。 が不要となり、部品コストの削減に加え、設計・配線工数を軽減できます。

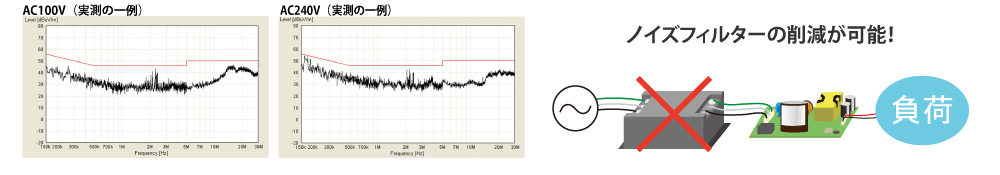

雑音端子電圧

さらに、精密機器で求められる「低漏洩電流」も実現しており、装置全体の安全性を高めます。
ノイズや 漏洩電流筐体や接地側に流れる微弱な電流。医療規格等でも求められる安全性に関係する重要な指標。 に厳しい分野に適応可能です。

漏洩電流

（実測の一例）
