動力用電源→AC-DCコンバータ→OZM-015シリーズ

OZM-015-0312N12-J00-K
製品コード120513923
納期
お問合せ
カスタマイズについて
製品技術資料ダウンロード

3出力15Wマルチ出力電源(+3.3V、±12Vタイプ、シャーシ・カバー付き)

3出力15Wマルチ出力電源(+3.3V、±12Vタイプ、シャーシ・カバー付き)
 OZM-015-0312N12-J00-K ●同期整流回路などにより高効率を実現
●待機モード時の消費電力を抑えた省エネ仕様
●産業用に適した、両面スルーホール基板採用
●医療規格 IEC60601-1 3rd 準拠設計
連続最大容量
13.8W
ピーク容量
13.8W
詳しい特長はコチラ
適合安全規格 UL対応CSA対応EN未対応CE対応CCC未対応
信頼性グレード HFA未対応FA対応HOA未対応OA未対応
機能:機能についての説明は各アイコンをクリックしてください
DC起動未対応RS232C未対応TTL未対応静音対応RoHS指令対応コネクション対応
PFC未対応鉛フリー対応5VSBFAN未対応TSFCFAN未対応USB未対応

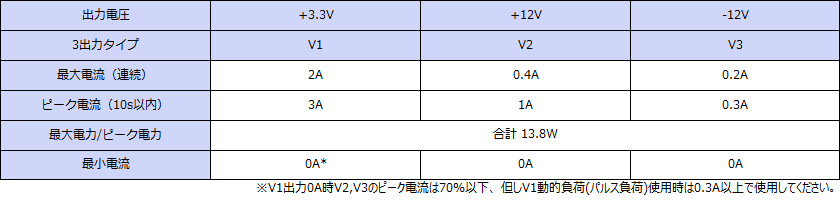

出力仕様
出力仕様 連続13.8W ピーク13.8W
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ その他
外形 57Wx38Hx147D
質量 265g typ.
入力電圧 AC 85-264V※仕様書参照
効率 AC 72% typ(AC100V)/73% typ(AC200V)
力率
入力切替方式 ワールドワイド
適合安全規格 UL/CSA60950(UL/cUL),IEC60950(CEマーキング)取得
高調波電流規制
EMI規格
(入力帰還雑音)
VCCI、FCC part15、CISPR 22、EN55022、クラスB 準拠
CEマーキング 低電圧指令,EMC指令
EMSイミュニティ 静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界  EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ/変動  EN61000-4-11準拠
MTBF 250,000H
使用温度 -10〜60℃(自然空冷)/−10〜70℃(強制空冷)
漏洩電流 0.2mA max(100V入力時)/0.5mA max(240V入力時)
冷却方法 自然空冷
絶縁 AC入力−FG及びDC出力一括接続間:AC1.5kV/分
出力GND接地 コンデンサ接地
無償修理期間 納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
アクセサリー(別売)
ACコード WH-C05VH-800
ACコード WH-C05VH-800-01
着脱式ハーネス WH-C08XH-500
この製品に関するQ&A
製品技術資料ダウンロード
取扱説明書 評価試験データ 製品カタログ
製品仕様書 安全規格認証書
オンライン販売
会員特典を表示します
オンライン
販売価格
(税込価格)
3,870円
(4,180円)
数量
※10台以上もしくはお買上げ総額が30万円以上の場合はお見積になります。
カートに入れる
カートの中を確認
ご購入ガイド
一緒に購入する
入力ハーネス 入力ハーネス
WH-C05VH-800
205円(税込)
入力ハーネス(フェライトコア付) 入力ハーネス(フェライトコア付)
WH-C05VH-800-01
205円(税込)
OZM-015 3出力用、出力ハーネス OZM-015 3出力用、出力ハーネス
WH-C08XH-500
248円(税込)
