動力用電源AC-DCコンバータmUZPT-120シリーズ

mUZPT-120-24-J0L-K
製品コード120350721
新製品 納期
お問合せ
製品技術資料ダウンロード

IEC60601-1(2nd及び3rd,MOPP,MOOP)取得!限りなくノイズ、発熱を零化したスイッチング電源(24V出力ローコスト・シャーシカバー付きタイプ)

IEC60601-1(2nd及び3rd,MOPP,MOOP)取得!限りなくノイズ、発熱を零化したスイッチング電源(24V出力ローコスト・シャーシカバー付きタイプ) mUZPT-120-24-J0L-K 医療規格IEC60601-1(2nd及び3rd,MOPP,MOOP)取得
高効率設計で発熱量を低減
外部ノイズフィルター無しで雑音端子電圧VCCI ClassBクリア
小型・大容量、さらに超薄型
連続最大容量
120W
ピーク容量
201.6W
適合安全規格 UL対応CSA対応EN未対応CE対応CCC未対応
信頼性グレード HFA未対応FA対応HOA未対応OA未対応
機能:機能についての説明は各アイコンをクリックしてください
DC起動未対応RS232C未対応TTL未対応静音対応RoHS指令対応コネクション対応PFC対応鉛フリー対応5VSBFAN未対応TSFCFAN未対応USB未対応

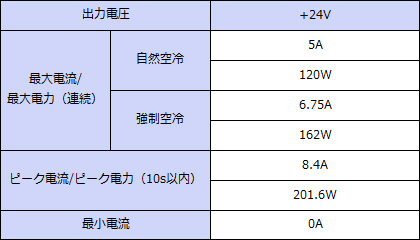

出力仕様
出力仕様 連続120W ピーク201.6W
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ その他
外形 72Wx45Hx185D
質量
入力電圧 AC 85-264V ※仕様書参照
効率 AC 90.0% typ(AC100V)/92.0% typ(AC200V)
力率 99% typ(AC100V)/90% typ(AC200V)
入力切替方式 ワールドワイド
適合安全規格 UL60601-1,CSA C22.2 No601.1,ANSI/AAMI ES60601-1,UL60950-1,CSA60950-1,CEマーキング
電安法(省令2項)準拠
高調波電流規制 IEC61000-3-2(第2.1版)クラスD,EN61000-3-2(A14)クラスD 準拠
EMI規格
(入力帰還雑音)
VCCI/FCC/CISPR22/EN55022クラスB 準拠
CEマーキング 低電圧指令,EMC指令,RoHS2.0
EMSイミュニティ 静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界  EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ/変動  EN61000-4-11準拠
MTBF
使用温度 -10〜55℃(自然空冷)/-10〜70℃(強制空冷)
漏洩電流 0.06mA typ(AC100V)/0.12mA typ(AC200V)
冷却方法 自然空冷
絶縁 入力−出力・RC間 AC3kV/1分間、入力−FG間 AC2kV/1分間、出力−RC−FGの各間 AC500V/1分間
出力GND接地 コンデンサ接地
無償修理期間 納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
アクセサリー(別売)
ACコード WH-C05VH-800
着脱式ハーネス WH-C06VH-500-03
