 mOZP-350-36-TSE-C 製品コード120324117
|
|
|
|
|
納期
お問合せ |
医療規格IEC60601 2nd,3rd(ANSI/AAMI ES60601-1)取得
超高効率 基板型AC-DCスイッチング電源 (36V出力、端子台タイプ・シャーシ付き)
|
 |
●連続350W/500W ピーク600Wの大容量出力
超高効率＆低損失で、省エネとCO2削減に大幅貢献
●待機時(リモートOFF時)の消費電力を抑えた省エネ仕様(ErP指令 Lot6対応)
●電流バランス運転回路内蔵で、容易に並列運転が可能
●出力可変ボリューム装備
●出力ON/OFFコントロール機能装備
●出力電圧リモートセンシング機能装備
●音鳴り低減回路採用
●低ノイズ&低漏れ電流で、外付けノイズフィルターが不要
●両面スルーホール基板採用 |
|

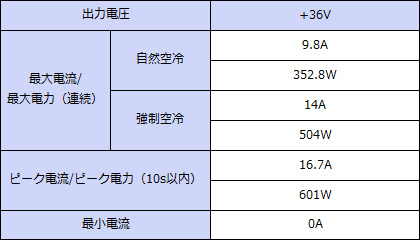

連続最大容量
352.8Ｗ |
|
ピーク容量
601Ｗ |
|
|
|
|
機能 ：機能についての説明は各アイコンをクリックしてください出力仕様
規格･仕様：規格･仕様についての説明は各項目をクリックしてください
| 対応ケースサイズ |
その他 |
| 外形 |
107Wx55Hx252D |
| 質量 |
 |
| 入力電圧 |
AC |
85-264V |
| 効率 |
AC |
92% typ (AC100V) / 94% typ (AC200V) |
| 力率 |
99% typ（AC100V）/94% typ（AC200V）
|
| 入力切替方式 |
ワールドワイド |
| 適合安全規格 |
UL60950-1,CSA60950-1(c-UL),UL60601-1,CSA C22.2 NO.601.1(c-UL),
ANSI/AAMI ES60601-1,
CEマーキング(IEC62368)，電安法(省令2項)準拠
IEC60601-1(2nd)及び(3rd, MOPP) |
| 高調波電流規制 |
IEC61000-3-2(第2.1版)クラスD，EN61000-3-2(A14)クラスD 準拠
|
EMI規格
(入力帰還雑音) |
VCCI/FCC/CISPR22/EN55022クラスB 準拠 |
| CEマーキング |
低電圧指令,EMC指令,RoHS2.0 |
| EMSイミュニティ |
静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界 EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ／変動 EN61000-4-11準拠 |
| MTBF |
216000 H |
| 使用温度 |
-10〜60℃(自然空冷)/−10〜70℃（強制空冷） |
| 漏洩電流 |
0.08mA typ(100V入力時)／0.16mA typ(200V入力時)
詳細は仕様書をご確認下さい。 |
| 冷却方法 |
自然空冷 |
| 絶縁 |
AC入力-DC出力・RC・AC_FAIL間 AC4kV/分 AC入力-FG間 AC4kV/分 DC出力−RC−AC_FAILーFGの各間 AC500V/分 |
| 出力GND接地 |
コンデンサ接地 |
| 待機電力 |
60mW typ(AC100V)/200mW typ(AC200V) |
| 信頼性グレード |
FA |
| 無償修理期間 |
納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
|
※詳細は仕様書をご参照ください
