動力用電源AC-DCコンバータmOZP-350シリーズ

mOZP-350-36-JSE-K
製品コード120324115
在庫数2
製品技術資料ダウンロード

医療規格IEC60601 2nd,3rd(ANSI/AAMI ES60601-1)取得
超高効率 基板型AC-DCスイッチング電源 (36V出力、ナイロンコネクタタイプ・シャーシ・カバー付き)

 mOZP-350-36-JSE-K ●連続350W/500W ピーク600Wの大容量出力
超高効率&低損失で、省エネとCO2削減に大幅貢献
●待機時(リモートOFF時)の消費電力を抑えた省エネ仕様(ErP指令 Lot6対応)
●電流バランス運転回路内蔵で、容易に並列運転が可能
●出力可変ボリューム装備
●出力ON/OFFコントロール機能装備
●出力電圧リモートセンシング機能装備
●音鳴り低減回路採用
●低ノイズ&低漏れ電流で、外付けノイズフィルターが不要
●両面スルーホール基板採用
連続最大容量
352.8W
ピーク容量
601W
機能:機能についての説明は各アイコンをクリックしてください
DC起動未対応RS232C未対応TTL未対応静音対応RoHS指令対応コネクション対応PFC対応鉛フリー対応5VSBFAN未対応TSFCFAN未対応USB未対応
出力仕様

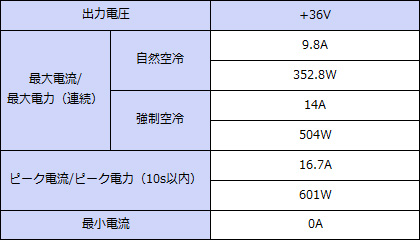

出力仕様 +36V出力 連続352.8W ピーク601W
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ その他
外形 107Wx57Hx252D
質量 1.05kg typ
入力電圧 AC 85-264V
効率 AC 92% typ (AC100V) / 94% typ (AC200V)
力率 99% typ(AC100V)/94% typ(AC200V)
入力切替方式 ワールドワイド
適合安全規格 UL60950-1,CSA60950-1(c-UL),UL60601-1,CSA C22.2 NO.601.1(c-UL),
ANSI/AAMI ES60601-1,
CEマーキング(IEC62368),電安法(省令2項)準拠

IEC60601-1(2nd)及び(3rd, MOPP)
高調波電流規制 IEC61000-3-2(第2.1版)クラスD,EN61000-3-2(A14)クラスD 準拠
EMI規格
(入力帰還雑音)
VCCI/FCC/CISPR22/EN55022クラスB 準拠
CEマーキング 低電圧指令,EMC指令,RoHS2.0
EMSイミュニティ 静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界  EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ/変動  EN61000-4-11準拠
MTBF
使用温度 -10〜60℃(自然空冷)/−10〜70℃(強制空冷)
漏洩電流 0.08mA typ(100V入力時)/0.16mA typ(200V入力時)
詳細は仕様書をご確認下さい。
冷却方法 自然空冷
絶縁 AC入力-DC出力・RC・AC_FAIL間 AC4kV/分 AC入力-FG間 AC4kV/分 DC出力−RC−AC_FAILーFGの各間 AC500V/分
出力GND接地 コンデンサ接地
待機電力 60mW typ(AC100V)/200mW typ(AC200V)
信頼性グレード FA
無償修理期間 納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
※詳細は仕様書をご参照ください
対応バッテリーパック(別売):各アイコンをクリックすると説明を表示します
鉛ニッケル水素リチウムイオンコンデンサ対応
BS13A-EC400/422F コンデンサパック
リサイクル(回収)について
アクセサリー(別売)
WH-C05VH-800-01 入力ハーネス(フェライトコア付)
WH-C06VH-500 出力ハーネス(+)
WH-C07VH-500 出力ハーネス(-)
WH-02PH02PH-200 並列運転用信号ハーネス
WH-02XH02XH-500 RC信号用ハーネス
WH-05XH05XH-500 信号ハーネス
WH-03ELP03XH-200 OZP-200/OZP-350シリーズ用コンデンサパック接続ハーネス
この製品に関して
この製品に関してお問合せ
該非判定書発行依頼
よくあるお問合せ(Q&A)
製品技術資料ダウンロード
製品カタログ 製品仕様書 安全規格認証書 不使用認証書
オンライン販売
オンライン
販売価格
(税抜価格)
15,411円
(14,010円)
数量
カートに入れる
カートの中を確認
ご購入ガイド
コンデンサパック コンデンサパック
BS13A-EC400/422F
13,508円(税込)
入力ハーネス(フェライトコア付) 入力ハーネス(フェライトコア付)
WH-C05VH-800-01
297円(税込)
出力ハーネス(+) 出力ハーネス(+)
WH-C06VH-500
385円(税込)
出力ハーネス(-) 出力ハーネス(-)
WH-C07VH-500
748円(税込)
並列運転用信号ハーネス 並列運転用信号ハーネス
WH-02PH02PH-200
132円(税込)
RC信号用ハーネス RC信号用ハーネス
WH-02XH02XH-500
198円(税込)
信号ハーネス 信号ハーネス
WH-05XH05XH-500
176円(税込)
OZP-200/OZP-350シリーズ用コンデンサパック接続ハーネス OZP-200/OZP-350シリーズ用コンデンサパック接続ハーネス
WH-03ELP03XH-200
627円(税込)
