動力用電源→AC-DCコンバータ→OZP-170シリーズ

OZP-170-24-TB0
製品コード120288022
この製品の納期につきましてはお問合せ下さい。
在庫数5
カスタマイズについて
製品技術資料ダウンロード

停電バックアップ機能付
+24V単出力電源(ハーモニカ端子台タイプ)

停電バックアップ機能付
+24V単出力電源(ハーモニカ端子台タイプ) OZP-170-24-TB0 ● 産業用に適した、両面スルーホール基板使用(他社品は片面基板が主です)
●出力電圧可変ボ リューム付
●各種安全規格(UL60950-1、CSA60950-1、EN60950-1、 EN50178、CCC S&E)取得
●他社品よりも、同体積で10%以上の出力容量アッ プ
●定格出力の約1.8倍までのピーク負荷対応
●適合バッテリパック
 -BS14A-H24/2.5L
連続最大容量
168W
ピーク容量
300W
※製品の詳細はコチラ
適合安全規格 UL対応CSA対応EN対応CE対応CCC対応
信頼性グレード HFA未対応FA対応HOA未対応OA未対応
機能:機能についての説明は各アイコンをクリックしてください
DC起動未対応RS232C未対応TTL対応静音対応RoHS指令対応コネクション未対応
PFC対応鉛フリー対応5VSBFAN未対応TSFCFAN未対応USB未対応

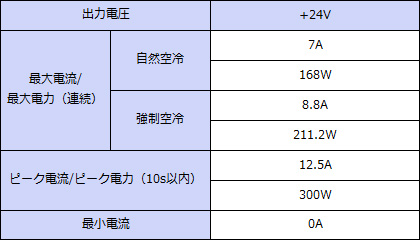

出力仕様
出力仕様 連続168W ピーク300W
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ その他
外形 73Wx40Hx222D
質量 500g typ
入力電圧 AC 85-264V※仕様書参照
効率 AC 83% typ(AC100V)/86% typ(AC200V)
力率 99% typ (AC100V)/90% typ (AC200V)
入力切替方式 ワールドワイド
適合安全規格 UL60950-1,CSA60950-1,EN60950-1,EN50178,CEマーキング,CCC S&E取得 電安法準拠
高調波電流規制 IEC61000-3-2(第2.1版) Class D 準拠,EN61000-3-2(A14)Class D 準拠
EMI規格
(入力帰還雑音)
VCCI-B、FCC-B、CISPR22-B、EN55022-B 準拠
CEマーキング 低電圧指令・EMC指令
EMSイミュニティ 静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界 EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ/変動 EN61000-4-11準拠
MTBF 268,000H
使用温度 -10〜60℃(自然空冷)/−10〜70℃(強制空冷)
漏洩電流 0.25mA以下(AC100V)/0.5mA以下(AC200V)
冷却方法 自然空冷
絶縁 AC入力−DC出力・RC・AC Fail・BATT_LOW・FG間:AC1500V/分
出力GND接地 コンデンサ接地
無償修理期間 納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
対応バッテリーパック(別売):各アイコンをクリックすると説明を表示します
鉛ニッケル水素対応ニッカドリチウムイオンコンデンサ
BS14A-H24/2.5L ニッケル水素バッテリパック
開発中のバッテリーパック バッテリーパックのロードマップ リサイクル(回収)について
関連機種
BS14A-H24/2.5L ニッケル水素バッテリパック
アクセサリー(別売)
着脱式ハーネス WH-02XH02XH-500
着脱式ハーネス WH-05XH05XH-500
着脱式ハーネス WH-16PAD04XA-350
着脱式ハーネス WH-16PAD04XA-350-01
着脱式ハーネス WH-02XL02XL-350
着脱式ハーネス WH-02XL04XL-350-01
RS232Cケーブル ACC3318
この製品に関するQ&Aその他のQ&A
チリチリと電源から音がする場合の対処方法について教えて下さい。 回答はこちら
電源の寿命はどれくらいですか? 回答はこちら
電源が壊れる原因は何ですか? 回答はこちら
ニプロン製の電源はミリネジ?インチネジ? 回答はこちら
高調波電流対策ってなんですか? 回答はこちら
AC264V入力は可能ですか? 回答はこちら
パソコン電源のUL認定番号は? 回答はこちら
信頼性グレードとはどのようなものですか 回答はこちら
定格電流と最大電流の違いを教えてください。 回答はこちら
製品に保証書が添付されていません。 回答はこちら
鉛フリー品とRoHS 対応品は何が違うのでしょうか? 回答はこちら
「AC IN(L)」「AC IN(N)」「FG」の表記の意味を教えてください。 回答はこちら
製品技術資料ダウンロード
取扱説明書 評価試験データ 製品カタログ
製品仕様書 安全規格認証書
オンライン販売
会員特典を表示します
オンライン
販売価格
(税込価格)
7,170円
(7,744円)
数量
※10台以上もしくはお買上げ総額が30万円以上の場合はお見積になります。
カートに入れる
カートの中を確認
ご購入ガイド
一緒に購入する
ニッケル水素バッテリパック ニッケル水素バッテリパック
BS14A-H24/2.5L
21,946円(税込)
RC信号用ハーネス RC信号用ハーネス
WH-02XH02XH-500
151円(税込)
信号ハーネス 信号ハーネス
WH-05XH05XH-500
119円(税込)
バッテリパック接続用電力ハーネス バッテリパック接続用電力ハーネス
WH-02XL02XL-350
194円(税込)
バッテリパック接続用電力ハーネス バッテリパック接続用電力ハーネス
WH-02XL04XL-350-01
324円(税込)
バッテリパック接続用信号ハーネス バッテリパック接続用信号ハーネス
WH-16PAD04XA-350
151円(税込)
バッテリパック並列接続用信号ハーネス バッテリパック並列接続用信号ハーネス
WH-16PAD04XA-350-01
324円(税込)
BS14A-H24/2.5L専用RS232C 信号基板 BS14A-H24/2.5L専用RS232C 信号基板
ACC3318
2,063円(税込)
