製品情報 基板電源 OZPシリーズ基板電源 OZPシリーズ
基板電源 OZPシリーズ特徴
シ リーズ一覧
OZP-120シリーズ
型 式
出 力
購 入
OZP-120-12/15-J00
(出力切替方式)
12V
10A (15A)
15V
8A (12A)
OZP -120-24-J00
24V
5A (9A)
OZP-120-24-JB0
(バックアップ機能付き)
24V
5A (9A)

OZP -170シリーズ
型 式
出 力
購 入
OZP-170-12/15-J00
(出力切替方式)
12V
14A (22.5A)
15V
11.2A (18A)
OZP -170-24-J00
24V
7A (12.5A)
OZP-170-24-JB0
(バックアップ機能付き)
24V
7A (12.5A)
基板電源 OZPシリーズ

AC-DCスイッチ ング電源一覧はこちら
※バッテリパック(BS14A-H24/2.5L)を接続することで停電バックアップが可能です。

基板電源 OZPシリーズ特長

3倍寿命
低ノイズ
放熱構造を強化!・運転効率をアップ
両面スルーホール基板を採用!
停電バックアップが可能
出力可変ボリューム付!
出力ON/OFFコントロール機能付
12V出力/15V 出力に切替え方式採用
入出力の端子タイプを選択可能!
シャーシ付、カバー付を選択可能!
客先要求に応える実力試験
その他特長

3倍寿命

OZPシリーズは、自然空冷、周囲温度30℃の環境で推定寿命10年以上(他社相当品の約3倍!) を実現しました。(下記測定条件にて当社測定結果より比較) 効率up.発熱均等化設計(ウィークポイント部の電解コンデンサを10,000時間品使用)により実現しています。

基板電源 OZPシリーズ 推定寿命グラフ

上に戻る

低ノイズ

OZPシリーズは、外付けノイズフィルタを接続することなく、またオープンフレーム(シャーシ・カバー無)にてVCCIクラスB(雑音端子電圧、輻射ノイズ)を満足した、低ノイズ電源です。


基板電源 OZPシリーズ 雑音端子電圧

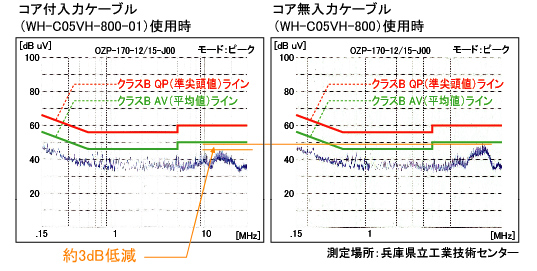

コア付ケーブルで更にノイズ低減が可能!

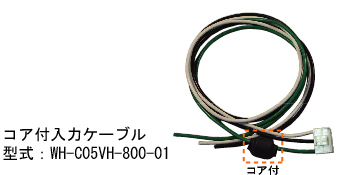

様々な電源設置環境を想定しユーザ側で簡単にノイズ低減ができるように、コア付入力ケーブルを用意しています。

基板電源 OZPシリーズ 低ノイズ
基板電源 OZPシリーズ ノイズ比較

輻射ノイズ

基板電源 OZPシリーズ 輻射ノイズ

上に戻る

放熱構造を強化!運転効率をアップ!

OZPシリーズは他社相当品より優れた放熱構造・運転効率を持ち相当品よりも出力容量を13〜60%(40℃〜60℃時)アップ致しました。
また強制空冷・10秒間ピーク出力に対応し更なる容量アップに対応致しております。
更に、電解コンデンサの温度上昇を低減することで長寿命を実現いたしました。

他社相当品よりも放熱構造を強化!

基板電源 OZPシリーズ 放熱構造

他社相当品よりも、運転効率をアップ!

(OZP-120シリーズ)

基板電源 OZP-120シリーズ 効率

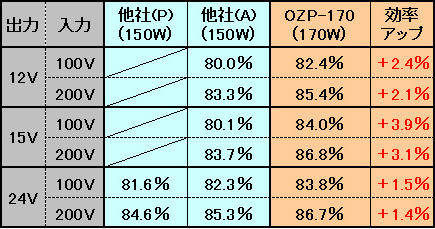

(OZP-170シリーズ)

基板電源 OZP-170シリーズ 効率

OZPは他社相当品よりも運転効率良いため電気代・CO2排出量の削減が容易に可能です。

基板電源 OZPシリーズ Co2削減

上に戻る

他社相当品に対して13〜60%の出力容量アップ!

基板電源 OZPシリーズ 低ディレーティング

強制空冷で出力容量アップが可能!

基板電源 OZPシリーズ 強制空冷

10秒間のピーク負荷対応、300W!

基板電源 OZPシリーズ ピーク300W

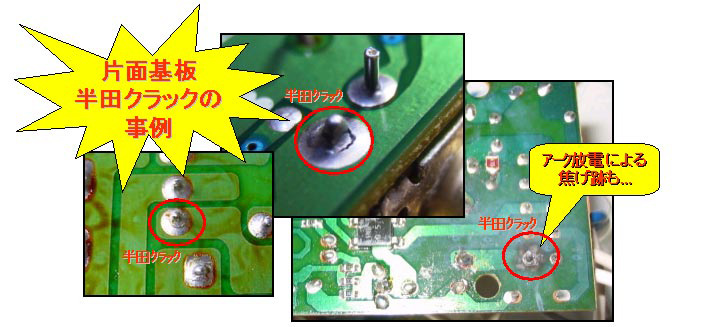

両面スルーホール基板を採用

特に鉛フリー 対応で問題になりやすいハンダクラックの問題を解消
他社相当品は片面基板が主流です。
片面基板に鉛フリーハンダを使用した場合、鉛フリーハンダの硬度が高いためハンダクラックが懸念されています。
またスイッチング回路の一次側平滑回路部は高圧となっているため、ハンダクラックが生じると、その部分でアーク放電が発生し焼損する危険があります。

基板電源 OZPシリーズ 半濁ラック

上に戻る

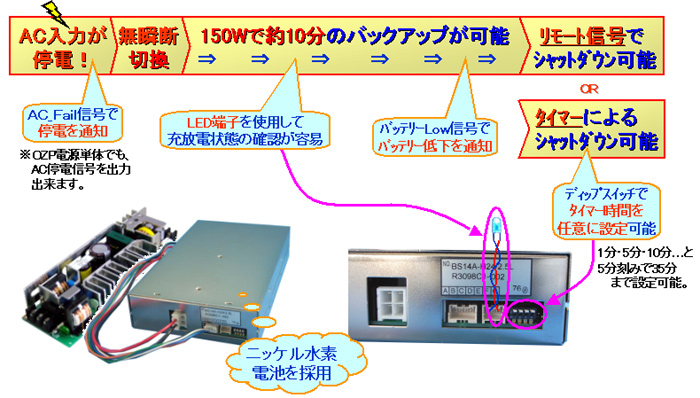

停電バックアップ機能を装備

ニプロン製品の特長である停電バックアップ機能を装備していますので、
停電発生時UPSの必要がなくバックアップが可能です。(OZP-1*0-24-*B0のみ)

基板電源 OZPシリーズ 停電バックアップ

上に戻る

出力電圧、可変ボリューム付!(他社相当品はオプション)

ラインドロップの補正で装置の動作安定性を向上。
24V出力タイプは、約29Vまで調整可能で、鉛バッテリーの充電電圧源などにも利用が可能。

基板電源 OZPシリーズ 出力可変ボリューム

上に戻る


出力ON/OFFコントロール機能を標準装備!

・リモート信号(RC信号)で出力ON/OFF制御が可能
基板電源 OZPシリーズ 出力ON/OFFコントロール

上に戻る


12V出力/15V出力に切替え方式を採用!

基板電源 OZPシリーズ 12/15V出力

上に戻る

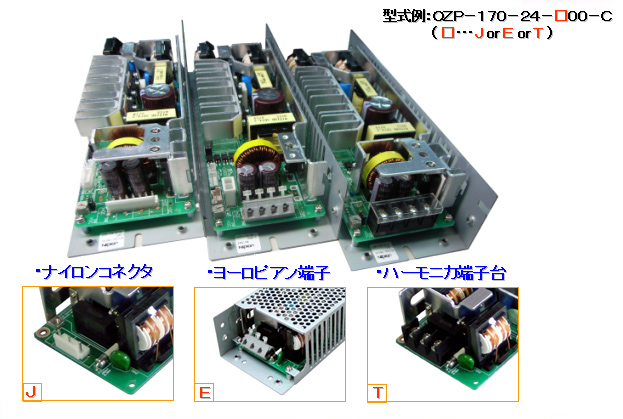

入出力の
端子タイプを選択可能!

上に戻る

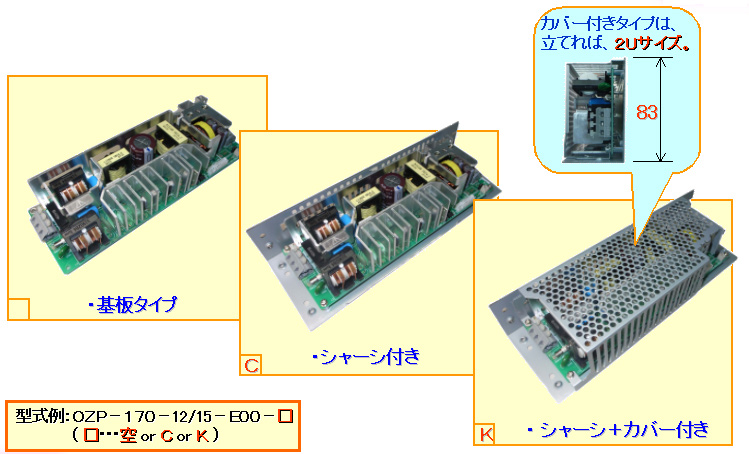

シャーシ付、カバー付を選択可能!
基板電源 OZPシリーズ シャーシ付 カバー付

上に戻る


その他特長

・高調波対策、PFC回路を全機種に搭載。
・雷サージ、4kV以上の実力値。
・UL60950,CSA60950,EN60950取得。
・EN50178取得。
 (電力施設に使用する電子電気機器への適用規格)
・RoHS対応。

上に戻る

基板電源 OZPシリーズ 客先要求に応える実力試験

OZPシリーズは-20℃/AC85V入力の条件において動作致します。
動作条件につきましては別途ご連絡ください

上に戻る

基板電源 OZPシリーズ 詳細仕様



OZP-120シリーズ

項目
仕様
測定条件等
定格電圧
AC100-240V(AC85*-264V)
ワイドレンジ
*低入力電圧ディレーティング図参照
入力周波数
50/60Hz
許容範囲47-63Hz
効率 12V
81% typ(AC100V時),84% typ(AC200V時)
定格入出力時
  15V/24V
82% typ(AC100V時),85% typ(AC200V時)
力率
99% typ(AC100V),90% typ(AC200V)
突入電流
17A peak(AC100V),34A peak(AC200V)
定格入出力、コールドスタート時(25℃)
入力電流 AC100V
1.5A typ(120W時),1.9A typ(150W時:強制空冷)
定格入力、最大出力時(25℃)
  AC200V
0.8A typ(120W時),1.0A typ(150W時:強制空冷)
型式
OZP-120-12/15*
OZP-120-12/15*
OZP-120-24
*電圧切替方式※1
定格電圧
+12V
+15V
+24V

定格電流、電力(自然空冷)
10A
8A
5A

120W
120W
120W

定格電流、電力(強制空冷)
12.5A
10A
6.3A

150W
150W
151.2W

ピーク電流、電力
15A
12A
9A
*ピーク出力電力条 件参照
180W*
180W*
216W*
出荷時設定電圧
12V±2%
15V±3%
24V±2%
定格120W出力時
電圧可変範囲
±10%
-5%,+10%
-5%,+20%

静的入力変動
48mV 以下
48mV 以下
94mV 以下

静的負荷変動
100mV 以下
100mV 以下
150mV 以下

温度変 動
0.02% /℃以下
0.02% /℃以下
0.02% /℃以下

最大リップル電圧(mVp-p) 0-65℃
120mV 以下
120mV 以下
120mV 以下
10uF の電解コンデンサと0.1uFのセラミックコンデンサを
接続し、100MHzのオシロスコープで測定。
引出し線は150mm
以下とする。
-10-0℃
160mV 以下
160mV 以下
160mV 以下
最大スパイク電圧(mVp-p) 0-65℃
150mV 以下
150mV 以下
150mV 以下
-10-0℃
180mV 以下
180mV 以下
180mV 以下
過電流保護 動作値(A)
ピーク定格電流の101%以上

方式
垂下
電圧低下時は間欠発振
復帰
自動復帰

過電圧保護 動作値(V)
13.8-16.2V
17.3-20.3V
30-35V

方式
出力停止

復帰
AC入力の再投入

使用温度・湿度 基板単 体 -10〜60℃(自然空冷時)、-10〜70℃(強制空冷時)*/20〜90% 強制空冷の目安、及び
出力ディレーティング図参照
結露しないこと
シャー シ・カバー付 -10〜55℃(自然空冷時)、-10〜70℃(強制空冷時)*/20〜90%
保存温度・湿度 基板単体 -20〜75℃/10〜95% 結露しないこと
シャーシ・カバー付 -20〜75℃/10〜95%
振動 加速度 2gn、振動数10-55Hz、X・Y・Z三方向共、掃引サイクル10に絶える JIS-C-60068-2-6 非動作時
衝撃 (面落下) 底面の 一辺を軸として傾け、高さ50mmより落下させる。各四辺について3回行い機能を損じない事 JIS-C-60068-2-31 非動作時
絶縁耐電圧 入力-出力・RC・AC FAIL・BATT_LOW間 AC3kV/分
感動電流10mA
入力-FG間 AC2kV/分 感動電流10mA
DC出力−RC−AC FAIL−BATT_LOW−FG間:AC500V/分 感動電流100mA
絶縁抵抗 AC入力−DC出力−RC−AC FAIL−BATT_LOW−FG間:50MΩ以上 At DC500V
漏洩電流 0.25mA 以下(AC100V)、0.5mA以下(AC200V) YEW.TYPE3226 相当品(1kΩ)
ラインノイズ耐力 ±2000V(パルス幅100/1000ns,繰返し周期30-100Hz,
ノーマル/コモンモード・正/負両極性各10分間)
INS-410 にて測定
出力の直流的変動および誤動作を生じないこと
静電気放電 EN61000-4-2 準拠
放射性無線周波電磁界 EN61000-4-3 準拠
ファーストトランジェントバースト EN61000-4-4 準拠
雷サージ EN61000-4-5 準拠
伝導性無線周波電磁界 EN61000-4-6 準拠
電源周波数磁界イミュニティ EN61000-4-8 準拠
電圧ディップ/変動 EN61000-4-11 準拠
雑音端子電圧 VCCI -B、FCC-B、CISPR22-B、EN55022-B 準拠 定格120W出力時、電源装置単体にて測定※2
高調波電流規制 IEC61000-3-2(第2.1 版)クラスD、EN61000-3-2(A14)クラスD 準拠 定格入出力時
安全規格 UL60950-1、CSA60950-1(c-UL)、EN60950-1、EN50178、CE Marking(低電圧指令)
電安法(省令2項) 準拠

冷却方式 自然空冷
出力GND接地 コンデンサ接地
出力保 持時間 20ms 以上 定格120W出力時(15V出力設定時は90W出力時)
信頼性グレード FA (産業用機器グレード、両面スルーホール基板使用) 弊社規定による
MTBF 268,000 H min EIAJRCR-9102による
質量 400g typ(シャーシ・カバー無し)、650g typ(シャーシ・カバー付き)
無償保障期間 納入後 3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする 製品仕様書範囲外にての誤使用等による場合を除 く
            ※1 短絡プラグ(CN9)を外すと出力電圧が15Vtyp(出荷時±3%)に、
            また同時に過電圧保護回路動作地が17.3〜20.3Vに切替わります。
            尚、出荷時は12Vの設定になっていますが、15Vへの切替えを行う場合は、出力を停止させた状態で行ってください。
           ※2 推奨入力ケーブル(フェライトコア付):「WH-C05VH-800-01」

上に戻る

OZP-170Pシリーズ

項目
仕様
測定条件等
定格電 圧
AC100-240V(AC85*-264V)
ワイドレンジ
*低入力電圧ディレーティング図参照
入力周 波数
50/60Hz
許容範囲47-63Hz
効率 12V
82% typ(AC100V時),85% typ(AC200V時)
定格入出力時
  15V/24V
83% typ(AC100V時),86% typ(AC200V時)
力率
99% typ(AC100V),90% typ(AC200V)
突入電流
17A peak(AC100V),34A peak(AC200V)
定格入出力、コールドスタート時(25℃)
入力電流 AC100V
2.1A typ(168W時),2.6A typ(210W時:強制空冷)
定格入力、最大出力時(25℃)
  AC200V
1.1A typ(168W時),1.4A typ(210W時:強制空冷)
型式
OZP-170-12/15*
OZP-170-12/15*
OZP-170-24
*電圧切替方式※1
定格電 圧
+12V
+15V
+24V

定格電流、電力(自然空冷)
14A
11.2A
7A

168W
168W
168W

定格電流、電力(強制空冷)
17.5A
14A
6.8A

210W
210W
210W

ピーク電流、電力
22.5A
18A
12.5A
*ピーク出力電力条件参照
270W*
270W*
300W*
出荷時設定電圧
12V±2%
15V±3%
24V±2%
定格168W出力時
電圧可変範囲
±10%
-5%,+10%
-5%,+20%

静的入力変動
48mV 以下
48mV 以下
94mV 以下

静的負荷変動
100mV 以下
100mV 以下
150mV 以下

温度変動
0.02% /℃以下
0.02% /℃以下
0.02% /℃以下

最大リップル電圧(mVp-p) 0-65℃
120mV 以下
120mV 以下
120mV 以下
10uF の電解コンデンサと0.1uFのセラミックコンデンサを
接続し、100MHzのオシロスコープで測定。
引出し線は150mm
以下とする。
-10-0℃
160mV 以下
160mV 以下
160mV 以下
最大スパイク電圧(mVp-p) 0-65℃
150mV 以下
150mV 以下
150mV 以下
-10-0℃
180mV 以下
180mV 以下
180mV 以下
過電流保護 動作値(A)
ピーク定格電流の101%以上

方式
垂 下
電圧低下時は間欠発振
復帰
自動復帰

過電圧保護 動作値(V)
13.8-16.2V
17.3-20.3V
30-35V

方式
出力停止

復帰
AC入力の再投入

使用温度・湿度 基板単体 -10〜60℃(自然空冷時)、-10〜70℃(強制空冷時)*/20〜90% 強制空冷の目安、及び
出力ディレーティング図参照
結露しないこと
シャー シ・カバー付 -10〜55℃(自然空冷時)、-10〜70℃(強制空冷時)*/20〜90%
保存温度・湿度 基板単体 -20〜75℃/10〜95% 結露しないこと
シャーシ・カバー付 -20〜75℃/10〜95%
振動 加速度 2gn、振動数10-55Hz、X・Y・Z三方向共、掃引サイクル10に絶える JIS-C-60068-2-6 非動作時
衝撃 (面落下) 底面の一辺を軸として傾け、高さ50mmより落下させる。
各四辺について3回行い機能を損じない事
JIS-C-60068-2-31 非動作時
絶縁耐電圧 入力-出力・RC・AC FAIL・BATT_LOW間 AC3kV/分
感動電流10mA
入力-FG間 AC2kV/分 感動電流10mA
DC出力−RC−AC FAIL−BATT_LOW−FG間:AC500V/分 感動電流100mA
絶縁抵抗 AC入力−DC出力−RC−AC FAIL−BATT_LOW−FG間:50MΩ以上 At DC500V
漏洩電流 0.25mA 以下(AC100V)、0.5mA以下(AC200V) YEW.TYPE3226 相当品(1kΩ)
ラインノイズ耐力 ±2000V(パルス幅100/1000ns,繰返し周期30-100Hz,
ノーマル/コモンモード・正/負両極性各10分間)
INS-410 にて測定
出力の直流的変動および誤動作を生じないこと
静電気放電 EN61000-4-2 準拠
放射性無線周波電磁界 EN61000-4-3 準拠
ファーストトランジェントバースト EN61000-4-4 準拠
雷サージ EN61000-4-5 準拠
伝導性無線周波電磁界 EN61000-4-6 準拠
電源周波数磁界イミュニティ EN61000-4-8 準拠
電圧ディップ/変動 EN61000-4-11 準拠
雑音端子電圧 VCCI-B、FCC-B、CISPR22-B、EN55022-B 準拠 定格168W出力時、電源装置単体にて測定
高調波電流規制 IEC61000-3-2(第2.1 版)クラスD、EN61000-3-2(A14)クラスD 準拠 定格入出力時
安全規格 UL60950-1、CSA60950-1(c-UL)、EN60950-1、EN50178、CE Marking(低電圧指令)
電安法(省令2項) 準拠

冷却方式 自然空冷
出力GND接地 コンデンサ接地
出力保持時間 20ms 以上 定格168W出力時(15V出力設定時は 130W出力時)
信頼性グレード FA (産業用機器グレード、両面スルーホール基板使用) 弊社規定による
MTBF 268,000 H min EIAJRCR-9102による
質量 500g typ(シャーシ・カバー無し)、800g typ(シャーシ・カバー付き)
無償保障期間 納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする 製品仕様書範囲外にての誤使用等による場合を除 く
            ※1短絡プラグ(CN9)を外すと出力電圧が15Vtyp(出荷時±3%)に、
             また同時に過電圧保護回路動作地が17.3〜20.3Vに切替わります。
            尚、出荷時は12Vの設定になっていますが、15Vへの切替えを行う場合は、出力を停止させた状態で行ってください。

上に戻る

基板電源 OZPシリーズ 外形図

型 式
種 類
OZP-120シリーズ
CAD 図面(dxf)
PDF 図面(pdf)
OZP-170シリーズ
CAD 図面(dxf)
PDF 図面(pdf)

上に戻る

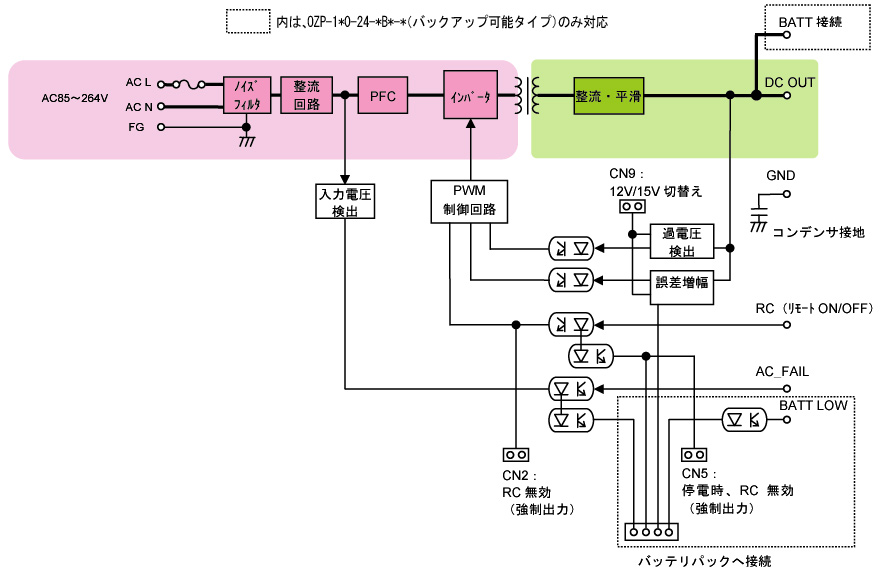

基板電源 OZPシリーズ ブロック図

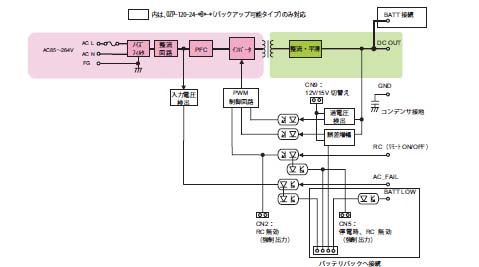

基板電源 OZPシリーズ ブロック図 縮小

上に戻る

基板電源 OZPシリーズ 特性データ

型式
出力電圧
特性データ(PDF)
OZP-120-12/15-J00
12V
15V
OZP-120-24-J00
24V
OZP-170-12/15-J00
12V
15V
OZP-170-24-J00
24V
