GPS-1500-07
電源事典
該非判定書発行依頼受付

動力用電源→絶縁型DC-DCコンバータ→GPSシリーズ

GPS-1500-07
製品コード100804407
在庫品限りとなります。
この製品の納期につきましてはお問合せ下さい。
在庫数61
カスタマイズについて
製品技術資料ダウンロード

ゲート駆動用電源モジュール

ゲート駆動用電源モジュール GPS-1500-07 ●IPMなどの駆動用に開発されたDC/DCコンバータ
●駆動に必要な4出力を一体化
●SiCデバイスに最適な出力電圧
●1次-2次・2次相互間は高耐電圧の絶縁型
●層間容量が極小で回路相互間の干渉がほとんどありません
●機器内の補助電源用プリレギュレータとしても利用可能
連続最大容量
4W
ピーク容量
適合安全規格 UL未対応CSA未対応EN未対応CE未対応CCC未対応
信頼性グレード HFA未対応FA対応HOA未対応OA未対応
機能:機能についての説明は各アイコンをクリックしてください
DC起動対応RS232C未対応TTL未対応静音対応RoHS指令対応コネクション未対応
PFC未対応鉛フリー対応5VSBFAN未対応TSFCFAN未対応USB未対応

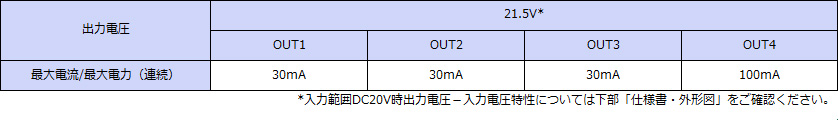

出力仕様
出力仕様 連続4W ピークW
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ その他
外形 51.5Wx18Hx33D
質量 20g typ
入力電圧 DC 20V(推奨範囲:DC18V-22V)
効率 DC 73%
力率
入力切替方式
AC・DC入力
適合安全規格
高調波電流規制
EMI規格
(入力帰還雑音)
CEマーキング
EMSイミュニティ
MTBF
使用温度 -10-75℃
漏洩電流
冷却方法 自然空冷
絶縁 1次側−2次側間:AC2500V/分 2次側各出力間:AC1500V/分
出力GND接地 フローティング
無償修理期間 納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
この製品に関するQ&A
製品技術資料ダウンロード
取扱説明書 評価試験データ 製品カタログ
製品仕様書 安全規格認証書
オンライン販売
会員特典を表示します
オンライン
販売価格
(税込価格)
3,590円
(3,877円)
数量
※10台以上もしくはお買上げ総額が30万円以上の場合はお見積になります。
