pNSP2U-330P-AAS
| 項目 |
仕様 |
測定条件等 |
| 定格電圧 |
AC100-240V(AC85*-264V) (起動電圧はAC80〜90V） |
ワイドレンジ

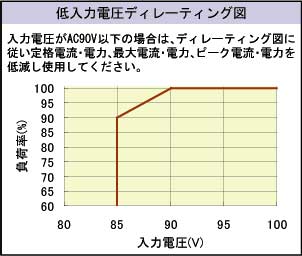

低入力電圧ディレーティング図参照 |
| 入力周波数 |
50/60Hz |
47-63Hz |
| 効率 |
73% typ(AC100V),76%
typ(AC240V) |
定格出力時 |
| 力率 |
99% typ(AC100V),94%
typ(AC240V) |
| 突入電流 |
40A peak 以下 |
定格入出力、コールドスタート時（25℃） |
| 入力電流 |
400VA 以下 |
定格入力、最大出力時 |
| 480VA 以下 |
定格入力、ピーク出力時 |
| 型式 |
+3.3V |
+5V |
+12V |
-12V |
+5VSB |
|
| 定格電流（注） |
8A |
8A |
16A |
0.5A |
2A |
|
| 最大電流、電力（注） |
10A |
10A |
18A |
0.5A |
2A |
最大出力電力276W |
| 260W 以下 |
276W 以下 |
| ピーク電流、電力（注） |
15A |
15A |
25A |
0.5A
|
2A
|
ピーク出力電力328W

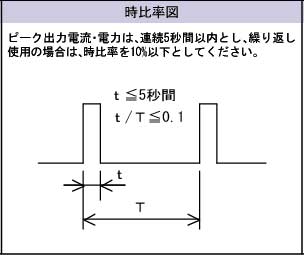

ただし、5秒間以内とし、繰り返し定格は時比率10%以下（時比率図参照）とする |
| 312W 以下 |
|
328W
以下 |
| 最小電流 |
0A |
0A |
0A |
0A |
0A |
|
| 総合電圧精度（%） |
±4以下 |
±4以下 |
±5以下 |
±5以下 |
±5以下 |
|
| 最大リップル電圧（mVp-p） |
50以下 |
50以下 |
150以下 |
150以下 |
50以下 |
出力コネクタよりリードを引き出し、10uFの電解コンデンサと0.1uFのフィルムコンデンサを付加し測定 |
| 最大スパイク電圧（mVp-p） |
100以下 |
100以下 |
200以下 |
200以下 |
100以下 |
| 過電流保護 |
動作値
（A) |
ピーク電流の105% 以上 |
短絡保護 |
他出力は定格出力、定格入力にて |
| 方式 |
+5VSB以外の全出力を停止 |
フの字垂下 |
フの字垂下* |
| 復帰 |
AC入力の再投入 |
自動復帰 |
|
| 過電圧保護 |
動作値
（V) |
3.9〜4.5 |
5.7〜6.5 |
13.3〜14.5 |
− |
|
| 方式 |
+5VSB以外の全出力を停止 |
− |
| 復帰 |
AC入力の再投入
|
− |
| 交互運転機能(ACユニット) |
2つの入力ユニットを使用する場合、約2秒間隔(4秒周期)で電力供給の優先側ユニットが切り換わり、電力損失による発熱を各入力ユニットに分散します。 |
運転優先信号を使用しない場合に、
+3.3V,+5V,+12Vの出力電力供給に対応 |
| 使用温度・湿度 |
0-60℃*/10-90% |

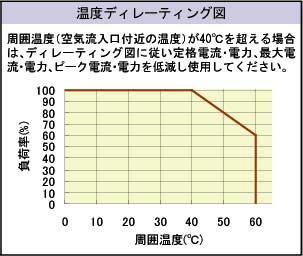

*温度ディレーティング図参照
結露しないこと |
| 保存温度・湿度 |
-25〜75℃/10〜95% |
結露しないこと |
| 振動 |
加速度2G、振動数10-55Hz、X.Y.Z三方向共掃引ｻｲｸﾙ数各10回に耐えること |
JIS-C-60068-2-6 非動作時 |
| 衝撃 |
底面の一辺を軸として傾け、高さ50mmより落下させる。各底面四辺について3回行い機能を損じない事 |
JIS-C-60068-2-31 非動作時 |
| 絶縁耐電圧 |
AC入力−DC出力・FG間、各AC入力間：AC1500V/分
|
感動電流20mA 以下 |
| 絶縁抵抗 |
AC入力−DC出力・FG間、各AC入力間：50MΩ以上
|
At DC500V |
| 漏洩電流 |
0.5mA max(AC100V)/1mA max(AC240V) |
YEW.TYPE3226 相当品(1kΩ)、1入力ユニットあたり |
| ラインノイズ耐力 |
±2000V（パルス幅100/1000ns,繰返し周期30-100Hz,
ノーマル/コモンモード･正/負両極性各1分間） |
INS-410 にて測定
出力の直流的変動および誤動作を生じないこと |
| 静電気放電 |
EN61000-4-2 準拠 |
|
| 放射性無線周波電磁界 |
EN61000-4-3 準拠 |
|
| ファーストトランジェントバースト |
EN61000-4-4 準拠 |
|
| 雷サージ |
EN61000-4-5 準拠 |
|
| 伝導性無線周波電磁界 |
EN61000-4-6 準拠 |
|
| 電源周波数磁界イミュニティ |
EN61000-4-8 準拠 |
|
| 電圧ディップ/変動 |
EN61000-4-11 準拠 |
|
| 雑音端子電圧 |
VCCI-B、FCC-B、EN55022-B、CISPR22-B 準拠 |
電源装置単体にて測定 |
| 高調波電流規制 |
IEC61000-3-2(第2.1版)クラスD、EN61000-3-2(A14)クラスD
準拠 |
定格入出力時 |
| 安全規格 |
UL60950、CSA60950（c-UL）、EN60950 |
取得予定(GPSA-360-12-TP、GPSA-360-24-TPのみ) |
| 冷却方式 |
強制空冷 |
|
| 出力GND接地 |
シャーシ(FG)に接続 |
|
| 出力保持時間 |
AC断→PWR_OK hold up 21ms以上 |
定格出力時 |
| 信頼性グレード |
FA（産業用機器グレード、両面スルーホール基板使用） |
弊社規定による |
| MTBF |
53,000H min （片肺運転時） |
EIAJ RCR-9102 による |
| 質量 |
3.5kg max |
|
| 無償保障期間 |
納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする |
製品仕様書範囲外にての誤使用等による場合を除く |
注：上段側及び下段側の入力ユニット両方を出力ユニットに装着した状態での出力電流/電力です。単一入力ユニットにて長期連続運転を行う場合には、別売りのダミー入力ユニット(型式:pNSP1U-330P-P)を上段側あるいは下段側のどちらかに装着してご使用下さい。尚、上段側又は下段側の入力ユニットのどちらかを取り外し、ダミー入力ユニットを装着しない状態での運転を行う場合には、「入力電圧に対する出力ディレーティング」から更に95%の出力ディレーティングを行って使用して下さい。
上に戻る
pNSP2U-550P-AAS
| 項目 |
仕様 |
測定条件等 |
| 定格電圧 |
AC100-240V(AC85*-264V) (起動電圧はAC80〜90V） |
ワイドレンジ
低入力電圧ディレーティング図参照 |
| 入力周波数 |
50/60Hz |
47-63Hz |
| 効率 |
74% typ(AC100V),77%
typ(AC240V) |
定格出力時 |
| 力率 |
99% typ(AC100V),98%
typ(AC240V) |
| 突入電流 |
40A peak 以下 |
定格入出力、コールドスタート時（25℃） |
| 入力電流 |
610VA 以下 |
定格入力、最大出力時
定格入力、ピーク出力時 |
| 760VA 以下 |
| 定格電圧 |
+3.3V |
+5V |
+12V1 |
+12V2 |
+12V3 |
-12V |
+5VSB |
|
| 定格電流（注） |
12A |
12A |
12A |
7A |
7A |
0.5A |
2A |
|
| 最大電流、電力（注） |
20A |
20A |
18A |
12A |
10A |
0.5A |
2A |
最大出力電力427.6W |
25A
以下 |
35A 以下 |
430W
以下 |
|
| ピーク電流、電力 |
20A |
20A |
18A |
12A |
16A |
0.5A |
2A |
ピーク出力電力550W
*5秒間以内とし、繰り返し定格は時比率
10%以下とする |
25A
以下 |
44A 以下 |
550W 以下 |
| 最小電流 |
0A |
0A |
0A |
0A |
0A |
0A |
0A |
|
| 総合電圧精度（%） |
±4以下 |
±4以下 |
±5以下 |
±5以下 |
±5以下 |
±5以下 |
±5以下 |
測定箇所は出力端子台又はコネクタ部とする |
| 最大リップル電圧（mVp-p） |
50以下 |
50以下 |
150以下 |
150以下 |
150以下 |
150以下 |
50以下 |
| 最大スパイク電圧（mVp-p） |
100以下 |
100以下 |
200以下 |
200以下 |
200以下 |
200以下 |
100以下 |
| 過電流保護 |
動作値
（A) |
14.3以上 |
14.3以上 |
18.2以上 |
12.6以上 |
16.8以上 |
短絡保護 |
他出力は定格出力、定格入力にて |
26.3以上 |
26.3以上 |
18.2以上 |
12.6以上 |
16.8以上 |
短絡保護 |
他出力は無負荷、定格入力にて |
| 方式 |
+5VSB以外の全出力停止 |
フの字垂下 |
フの字垂下* |
*+5VSB以外の全出力停止 |
| 復帰 |
AC入力の再投入 |
自動復帰 |
|
| 過電圧保護 |
動作値
（V) |
3.9〜4.5 |
5.7〜6.5 |
13.3〜14.5 |
13.3〜14.5 |
13.3〜14.5 |
− |
|
| 方式 |
+5VSB以外の全出力停止 |
− |
| 復帰 |
AC入力の再投入
|
− |
| 交互運転機能(ACユニット) |
2つの入力ユニットを使用する場合、約2秒間隔(4秒周期)で電力供給の優先側
ユニットが切り換わり、電力損失による発熱を各入力ユニットに分散します。 |
運転優先信号を使用しない場合に、
+3.3V,+5V,+12V1,+12V2,+12V3の出力電力供給に対応 |
| 使用温度・湿度 |
0-60℃*/10-90% |
*温度ディレーティング図参照
結露しないこと |
| 保存温度・湿度 |
-25-70℃/10-95% |
結露しないこと |
| 振動 |
変位振幅0.075mm、振動数10-55Hz、X.Y.Z三方向共、掃引ｻｲｸﾙ数各10回に耐えること |
JIS-C-0040-1999 非動作時 |
| 衝撃 |
底面の一辺を軸として傾け、高さ50mmより落下させる。各四辺について3回行い機能を損じない事 |
JIS-C-0043-1995 非動作時 |
| 絶縁耐電圧 |
AC入力−DC出力・FG間、各AC入力間：AC1500V/分 |
|
| 絶縁抵抗 |
AC入力−DC出力・FG間、各AC入力間：50MΩ以上
|
At DC500V |
| 漏洩電流 |
0.5mA max(AC100V)/1mA max(AC240V) |
YEW.TYPE3226 相当品(1kΩ)、1入力ユニットあたり |
| ラインノイズ耐力 |
±2000V（パルス幅100/1000ns,繰返し周期30-100Hz,ノーマル/コモンモード･正/負両極性各1分間）
|
INS-410 にて測定
出力の直流的変動および誤動作を生じないこと |
| 静電気放電 |
EN61000-4-2 準拠 |
|
| 放射性無線周波電磁界 |
EN61000-4-3 準拠 |
|
| ファーストトランジェントバースト |
EN61000-4-4 準拠 |
|
| 雷サージ |
EN61000-4-5 準拠 |
|
| 伝導性無線周波電磁界 |
EN61000-4-6 準拠 |
|
| 電源周波数磁界イミュニティ |
EN61000-4-8 準拠 |
|
| 電圧ディップ/変動 |
EN61000-4-11 準拠 |
|
| 雑音端子電圧 |
VCCI-A、FCC-A、EN55022-A 準拠 |
電源装置単体にて測定、定格入出力時 |
| 高調波電流規制 |
IEC61000-3-2(第2.1版)クラスD、EN61000-3-2(A14)クラスD
準拠 |
定格入出力時 |
| 安全規格 |
UL60950、CSA C22.2 No.60950（c-UL）、EN60950 |
|
| 冷却方式 |
強制空冷 |
入力ユニット:ロックセンサ信号付
PS_ON#信号‘H’時は停止
出力ユニット:パルスセンサー信号付
PS_ON#信号‘H’時は低速回転 |
| 出力GND接地 |
シャーシ(FG)に接続 |
|
| 出力保持時間 |
AC断→PWR_OK hold up 21ms以上 |
定格出力時 |
| 信頼性グレード |
FA（産業用機器グレード、両面スルーホール基板使用） |
弊社規定による |
| MTBF |
53,000H min （片肺運転時） |
EIAJ RCR-9102 による |
| 質量 |
4.6kg max |
|
| 無償保障期間 |
納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする |
製品仕様書範囲外にての誤使用等による場合を除く |
（注）上段側及び下段側の入力ユニット両方を出力ユニットに装着した状態での出力電流/電力です。単一入力ユニットにて長期連続運転を行う場合には、別売りのダミー入力ユニット(型式:pNSP1U-550P-P)を上段側あるいは下段側のどちらかに装着してご使用下さい。尚、上段側又は下段側の入力ユニットのどちらかを取り外し、ダミー入力ユニットを装着しない状態での運転を行う場合には、「入力電圧に対する出力ディレーティング」から更に95%の出力ディレーティングを行って使用して下さい。
|
