医療規格IEC60601-1 Ed.3.2(MOPP,MOOP)対応mUZP-400シリーズは、医療機器向け電源として IEC 60601-1 Ed.3.2規格 医療機器の国際安全規格で、絶縁保護を「MOPP（患者保護）」と「MOOP（操作者保護）」に規定している。 を取得し、 MOPP（Medical Outlet Protective Path） 患者向けの保護規格。より厳しい要件が求められる。保護レベルに応じた1〜2の等級がある。 および MOOP（Means of Operator Protection） 操作者向けの保護規格。MOPPよりはやや緩和された要件。保護レベルに応じた1〜2の等級がある。 に対応しています。これにより、安全性が求められる医療機器設計に安心して採用でき、規制認証取得もスムーズに進められます。さらに、強化絶縁を含む 2MOPP/2MOOP 2MOPP/2MOOPは設計に強化絶縁を要し、より高い保護水準を示す。 対応で、医療用絶縁トランスが不要。また、L線・N線両ラインにヒューズ内蔵のため、追加部品なしで低コストかつ安全な医療機器向け電源設計を実現できます。

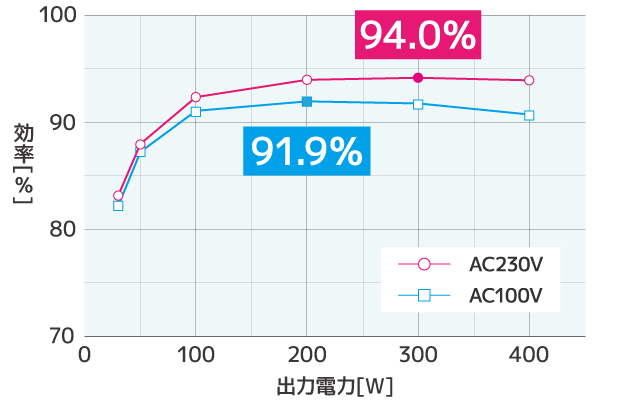

業界最高クラスの高効率94％（AC230V時）を実現本製品は、AC230V入力時に業界トップクラスの効率94％ typを達成しています。 効率グラフ（mUZP-400-A24、実測の一例）

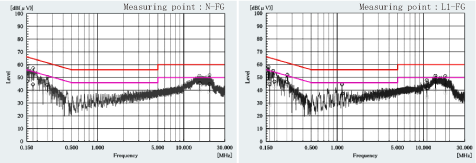

雑音端子電圧VCCI ClassBをクリア電源単体で雑音端子電圧電源のケーブルを通じて周辺機器に影響を与えるノイズ電圧。規格により上限値が定められている。VCCI ClassBをクリア。外付けの
入力条件：AC230V 低漏洩電流を実現AC100V時 0.05mA typ、AC200V時 0.11mA typ と低い漏洩電流筐体や接地側に微弱に流れる電流。

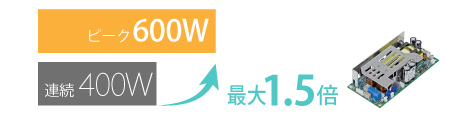

（mUZP-400-A24-JBH、実測の一例） 高ピーク出力に対応本製品は、医療機器のモーターやポンプなどの高い始動電流を必要とする機器に最適です。 mUZP-400シリーズスタンダードモデルのmUZP-400シリーズは連続定格出力の1.5倍のピーク出力(10秒以内)が可能です。

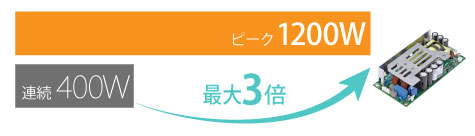

mUZP-400/1200Pシリーズ高ピーク対応モデルのmUZP-400/1200Pシリーズは連続定格出力の3倍のピーク出力(10秒以内)が可能です。

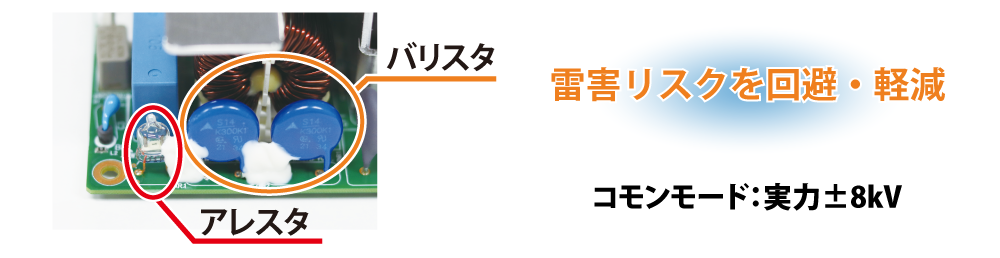

雷サージ耐量本製品は、サージ
電圧や電流が瞬間的に上昇すること。機器損傷の恐れがあるため、適切な対策が必要とされている。
保護素子として高信頼の
アレスタ
ガス入りの放電管型素子。通常は絶縁状態だが、高電圧が加わると放電して電流を逃がす。高電圧・大電流の処理に優れている。
と
バリスタ
酸化亜鉛を使った半導体素子。高電圧時に抵抗値が急激に下がり電流を逃がす。応答が速く、サージ保護に広く使用されている。
を搭載しています。

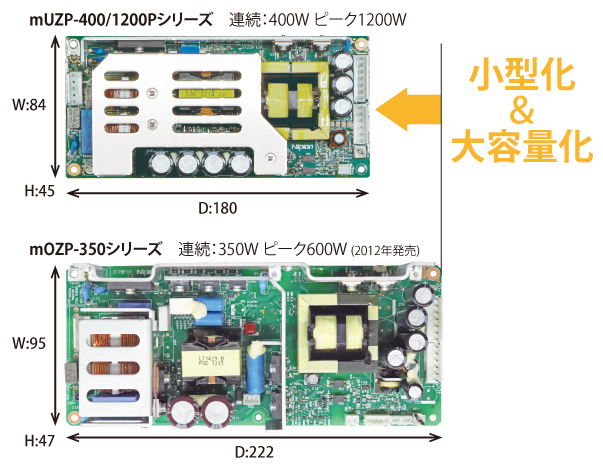

小型大容量化を実現従来品のOZP-350シリーズと比較して連続出力容量を50W向上させつつ、体積比約30％の小型化を実現しました。 これにより、省スペース設計が求められる医療機器などへの導入が容易になり、装置全体の設計効率向上に貢献します。

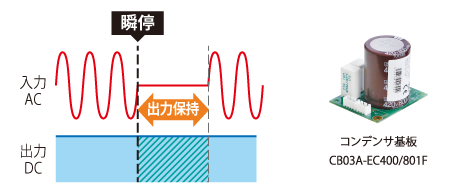

保持時間延長で瞬停バックアップに対応コンデンサ基板を接続することで保持時間入力電力が遮断されてから出力電圧を維持できる時間。を延長でき、瞬時電圧低下（瞬停）に対するバックアップを実現します。
その他特長

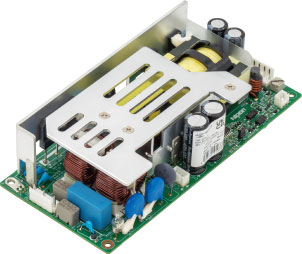

シャーシ付きタイプ
シャーシ・カバー付きタイプ 製品概要mUZP-400シリーズ
※開発中 mUZP-400/1200Pシリーズ
