| 項目 |
仕様 |
測定条件等 |
| 定格電圧 |
AC100-240V(AC85*-264V) |
ワイドレンジ

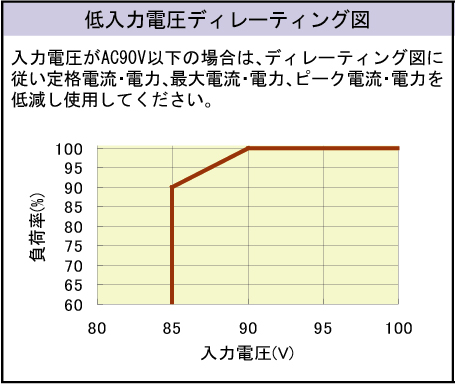

低入力電圧ディレーティング図参照 |
| 入力周波数 |
50/60Hz |
47-63Hz |
| 効率 |
81% typ(AC100V),84%
typ(AC200V) |
定格出力時 |
| 力率 |
96% 以上(AC100V),90%
以上(AC200V) |
| 突入電流 |
31A peak(AC100V),75A
peak(AC240V) |
定格入出力、コールドスタート時（25℃） |
| 入力電流 |
8.8A typ（AC100V）,3.6A
typ（AC240V） |
定格入力、最大出力時
定格入力、ピーク出力時 |
| 10.2A typ（AC100V）,4.2A
typ（AC240V） |
| 型式 |
GPSA-750-12-TP |
GPSA-750-24-TP |
GPSA-750-30-TP |
GPSA-750-48-TP |
各機種共通仕様 |
|
| 定格電圧 |
+12V |
+24V |
+30V |
+48V |
+12VSB |
|
| 定格電流、電力 |
56A |
30A |
25A |
16A |
0.1A |
|
| 768W |
768W |
768W |
768W |
1.2W |
| ピーク電流、電力 |
70A |
35A |
28A |
17.5A |
0.1A |

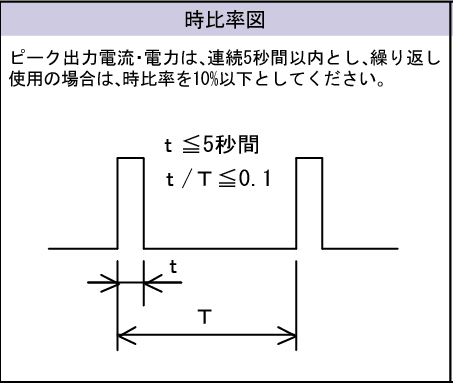

*5秒間以内とし、繰り返し定格は時比率
10%以下とする |
| 840W |
840W |
840W |
840W |
1.2W |
| 最小電流 |
0A |
0A |
0A |
0A |
0A |
|
| 出荷時設定電圧 |
12V±2% |
24V±2% |
近日発売予定 |
12V±10% |
測定箇所は出力端子台又はコネクタ部とする |
| 電圧可変範囲 |
12V±10% |
24V -5%,+20% |
− |
| 静的入力変動 |
48mV以下 |
96mV以下 |
120mV以下 |
| 静的負荷変動 |
240mV以下 |
240mV以下 |
600mV以下 |
| 経時ドリフト |
60mV以下 |
120mV以下 |
120mV以下 |
| 温度変動 |
0.02%/℃以下 |
0.02%/℃以下 |
0.02%/℃以下 |
最大リップル電圧
（mVp-p） |
-10〜0℃ |
160以下 |
160以下 |
120以下 |
出力端子台部より、100cm以下の引き出し線を接続し、
47uFの電解コンデンサと0.1uFのセラミックコンデンサを
付加し、100MHzのオシロスコープにて測定 |
| 0〜60℃ |
120以下 |
120以下 |
120以下 |
| 最大スパイク電圧（mVp-p） |
-10〜0℃ |
180以下 |
180以下 |
180以下 |
| 0〜60℃ |
150以下 |
150以下 |
150以下 |
| 過電流保護 |
動作値
（A) |
ピーク定格電流の101% min |
ピーク電流の101%以上 |
他出力は定格出力、定格入力にて |
| 方式 |
垂下→出力停止 |
垂下 |
| 復帰 |
AC入力の再投入 |
自動復帰 |
|
| 過電圧保護 |
動作値
（V) |
13.8〜16.2 |
29.2〜35.0 |
− |
|
| 方式 |
垂下→出力停止 |
− |
| 復帰 |
AC入力の再投入
|
− |
| 使用温度・湿度 |
-10-60℃*/10-90% |

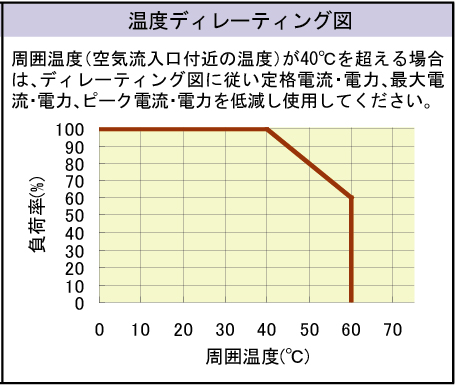

*温度ディレーティング図参照
結露しないこと |
| 保存温度・湿度 |
-25-75℃/10-95% |
結露しないこと |
| 振動 |
加速度2G、振動周波数10-55Hz、X･Y･Z3方向共掃引サイクル数10に耐えること |
JIS-C-60068-2-6 非動作時 |
| 衝撃 |
底面の一辺を軸として傾け、高さ50mmより落下させる。各四辺について3回行い機能を損じない事 |
JIS-C-60068-2-31 非動作時 |
| 絶縁耐電圧 |
AC入力−DC出力間：AC4000V/分
AC入力−FG間：AC2000V/分
|
感動電流10mA
完成品検査については
AC入力−DC出力間：AC3000V/分で行う |
| 絶縁抵抗 |
AC入力−DC出力間：50MΩ以上
AC入力−FG間：50MΩ以上
DC出力−FG間：50MΩ以上
|
DC500V |
| 漏洩電流 |
0.21mA max(AC100V)/0.5mA max(AC240V) |
YEW.TYPE3226 相当品(1kΩ) |
| ラインノイズ耐力 |
±2000V（パルス幅100/1000ns,繰返し周期30-100Hz,
ノーマル/コモンモード･正/負両極性各10分間） |
INS-410にて測定
出力の直流的変動および誤動作を生じないこと |
| 静電気放電 |
EN61000-4-2 準拠 |
|
| 放射性無線周波電磁界 |
EN61000-4-3 準拠 |
|
| ファーストトランジェントバースト |
EN61000-4-4 準拠 |
|
| 雷サージ |
EN61000-4-5 準拠 |
|
| 伝導性無線周波電磁界 |
EN61000-4-6 準拠 |
|
| 電源周波数磁界イミュニティ |
EN61000-4-8 準拠 |
|
| 電圧ディップ/変動 |
EN61000-4-11 準拠 |
|
| 雑音端子電圧 |
VCCI-B、FCC-B、EN55022-B、CISPR22-B 準拠 |
電源装置単体にて測定 |
| 高調波電流規制 |
IEC61000-3-2（第2.1版）クラスD 準拠 |
定格入出力時 |
| 安全規格 |
UL60950-1、CSA60950-1（c-UL）、EN60950-1、EN60601-1、EN50178
取得予定 |
取得予定(GPSA-360-12-TP、GPSA-360-24-TPのみ) |
| 冷却方式 |
強制空冷 |
|
| 出力GND接地 |
コンデンサ接地 |
|
| 出力保持時間 |
AC断→PWR_OK hold up 20ms 以上 |
定格出力時 |
| 信頼性グレード |
FA（産業用機器グレード、両面スルーホール基板使用） |
弊社規定による |
| MTBF |
70,000 H min |
EIAJ RCR-9102 による |
| 質量 |
2.3 kg typ |
|
| 無償保障期間 |
納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする |
製品仕様書範囲外にての誤使用等による場合を除く |
