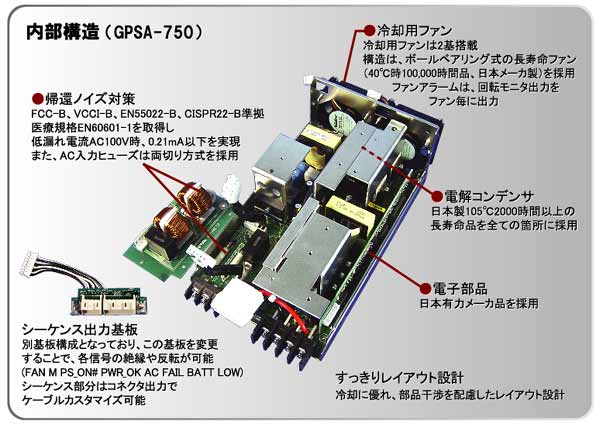

モータ負荷に最適なピーク電流に対応した機種をラインナップ
モータ負荷に適した、回生電圧検出HV信号出力を備えた機種をラインナップします。(開発中)
回生電圧検出信号付
型式
|
出力
|
電圧
|
定格電流
|
ピーク電流
|
AC100V入力時
|
AC200V入力時
|
GPSA-360-24P-TP
|
24V
|
15.0A
|
20.8A
|
25.0A
|
GPSA-750-24P-TP
|
24V
|
30.0A
|
37.5A
|
50.0A
|
GPSA-360-30/36P-TP
|
30/36V
|
12.0A/10.0A
|
16.6/13.8A
|
20.0/16.6A
|
GPSA-750-30/36P-TP
|
30/36V
|
30.0A/25.0A
|
30.0/25.0A
|
40.0/33.3A
|
GPSA-360-42/48P-TP
|
42/48V
|
11.9/10.4A
|
11.9/10.4A
|
14.2/12.5A
|
GPSA-750-42/48P-TP
|
42/48V
|
17.1/15.0A
|
21.4/18.7A
|
12.5/25.0A
|
GPSA-360-**Pシリーズ:定格容量360W、ピーク出力500W(AC100V)/600W(AC200V)
GPSA-750-**Pシリーズ:定格容量720W、ピーク出力900W(AC100V)/1200W(AC200V)
|
ピーク電流は、定格出力の120%以上を5秒間とることができ、AC200V入力時ではさらに大きなピーク電流を取ることができます。
なお、ピーク電流はGPSA全シリーズに対応します。
(GPSA-360/750シリーズは機能強化のため現行製品からバージョンアップします。変更時期につきましては別途ご連絡させていただきます。)
低漏れ電流仕様
GPSAシリーズは漏れ電流0.5mA以下(低格入力時)を満足しています。
1つの装置に複数台の電源を使用する場合に、漏れ電流の少ないGPSAシリーズを使用することで装置全体としての漏れ電流も抑えることができます。
また、GPSAシリーズを中間バス電圧と考え、後段でDC/DCコンバータを接続すれば、低漏れ電流のシステムができます。
漏れ電流実測値
定格入力電圧 |
GPSA-360-24-TP |
GPSA-750-24-TP |
AC100V |
0.17mA |
0.18mA |
AC240V |
0.41mA |
0.42mA |

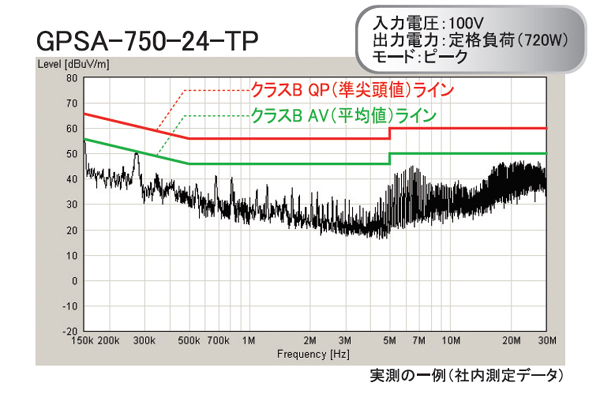

雑音端子電圧クラスB満足
低漏れ電流仕様にすることで、雑音端子電圧を犠牲にする(ノイズが大きくなる)電源もありますが、GPSAシリーズは低漏れ電流仕様でも雑音端子電圧クラスBを満足しています。
ムラ無しのディップ(どぶ漬け)コーティングに対応
粉塵や海風による湿気(塩水)などの環境でも電源は安定した動作が必要なため、
・基板コーティング(ムラ無しのディップ(どぶ漬け)コーティング)
・粉塵が堆積し易いダイオードなどのディスクリート部品にチューブによる保護を実施しました。
結果、ムラ無しのディップコーティングにより、過酷な塩水噴霧試験でも連続安定動作を実現しました!
(コーティング無しでは数分で出力停止)
型式:GPSA-360-24-00C
:GPSA-750-24-00C

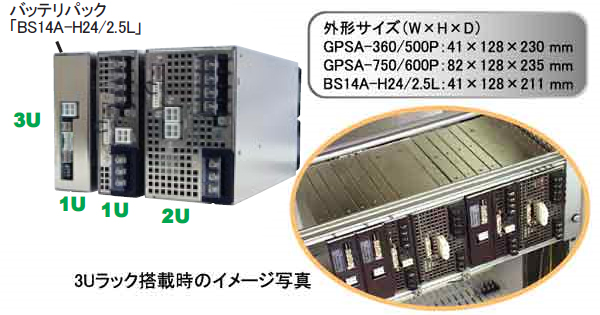

システムラック搭載に便利なサイズ
GPSAシリーズは19インチシステムラックに搭載が便利なサイズにしています。
GPSA-360/500Pでは、幅1Uサイズ、高さ3Uサイズ
また、バッテリパックも、幅1Uサイズ、高さ3Uサイズとし1U,2U,3U
のラックケースに搭載することが可能です。
12Vスタンバイ電源出力付
補助電源(スタンバイ出力)として+12VSB/0.3Aの出力を持っています。(実力は0.5A程度まで可能です。)
例えば、金融端末装置など、+24V出力はモータ駆動用で使用し、+12VSB出力を、LANやUSBなどのインターフェイス用の電源として使用されている実績があります。
型式 |
スタンバイ補助電源 |
GPSA全シリーズ |
+12VSB(補助電源) |
0.3A※1,2 |
※1実力は0.5A程度まで可能です。
※2停電バックアップ運転時は0.1Aまでとなります。 |
停電検出信号付(+24V出力タイプは停電バックアップ可)
GPSA全シリーズに停電検出信号を装備しています。
お客様にて検出基板を製作するコストを削減できます。
また、24V出力タイプは、バッテリパックを接続することで、停電バックアップに対応可能です。
信号 |
検出電圧 |
検出遅延時間 |
出力 |
停電検出信号
(AC_FAIL) |
AC80V以下 |
20~40ms |
オープンコレクタ出力 |

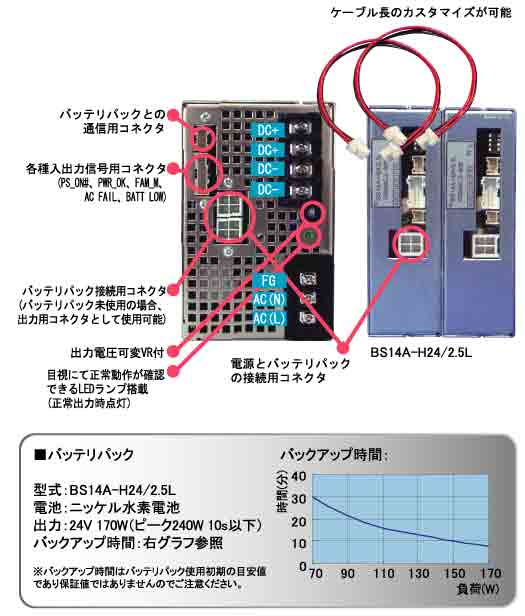

24V出力タイプは停電バックアップが可能
バッテリパック接続でノンストップ化可能
ニッケル水素バッテリパック(BS14A-H24/2.5L)を複数並列接続することで720W(バッテリパック3並列接続時)までのバックアップが可能です。
バッテリパック2並列接続することで約500Wまでのバックアップが可能です。
バッテリパックとの接続ケーブルは電源側
、バッテリパック側、共にコネクタ方式となっているためケーブル長のカスタマイズが可能です。

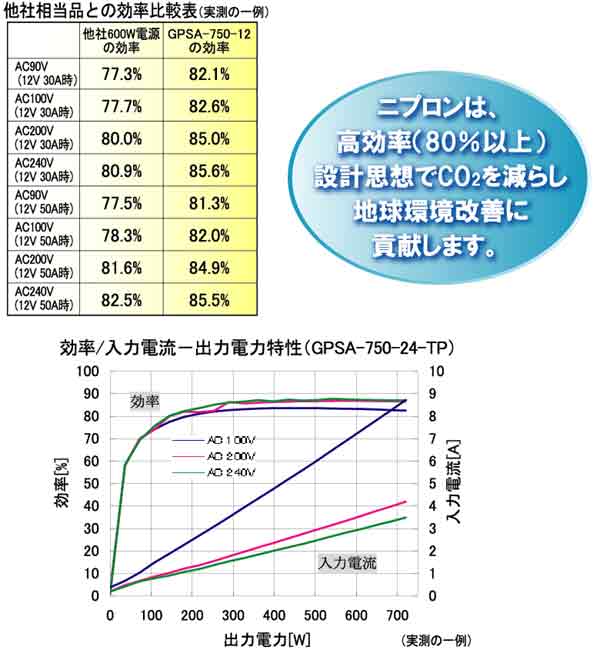

環境保護に対応した高効率電源
GPSAは、環境保護に対応した、効率%以上の高効率電源です。
高効率により電気代、CO2排出量が削減できます。
その他特徴
静音対応
GPSAシリーズは、電源内部温度によりファン回転数をコントロールしています。
そのため、軽負荷時などの環境では低回転数となり、静音が実現します。
(機能強化のため現行製品からのバージョンアップします。変更時期に付きましては別途ご連絡させていただきます。)
直列接続
直列接続が可能です。異なる出力電圧の直列接続も可能です。
(12Vタイプと24Vタイプを直列接続すること)
リモートON/OFF機能付き
リモートON/OFF(PS_ON)信号で出力のON/OFF制御が可能です。
ファンモニタ信号付
搭載している2つのファンのファンモニタ信号(FAN_M1,FAN_M2)出力が可能です。
ファンモニタ信号を使用することで、回転数のモニタリングが可能です。
