小型・大容量・超高効率を実現したAC-DCスイッチング電源　UZPシリーズ登場



・超高効率※UZP-220-24シリーズにおける弊社実測の一例

24V出力タイプで超高効率94% typ※を実現！
省エネとCO2削減に大幅貢献します。他社相当品と比較して約5％（150W時）〜10％（50W時）の効率向上、また同サイズでありながら220Wの出力が可能です。※UZP-220シリーズ AC230V入力時。

・超高効率化による温度上昇の低減
UZP-220は超高効率化により、発熱を低く抑えることで、大容量出力と長寿命化を実現しています。

また、装置に組み込んだ際、装置内の温度を低く保つことができます。



・小型・大容量

・他社相当品よりも2mm低背化。1U筐体への搭載が可能に



・400.8Wの高ピーク対応



・現行のOZP-120よりも小型サイズを実現



・低漏洩電流

雑音端子電圧は電源単体でもVCCI Class Bをクリア。外部にノイズフィルターを設置する必要が無く、コストダウンと工数負担削減に貢献します。また、漏洩電流はAC100V時0.056mA typ、AC200V時0.120mA typと低く、低ノイズと低漏洩電流の両立を実現しています。

・医療規格IEC60601-1 2nd, 3rd取得機種もラインアップ予定

UZPの漏洩電流値は医療規格で要求される基準値よりも低く、医療規格取得機種もラインアップ予定です。医療規格を取得した電源を使用すると、装置側で入力ヒューズや絶縁トランスを別途設置する必要がなくなり、小型化やコストダウンが実現出来ます。

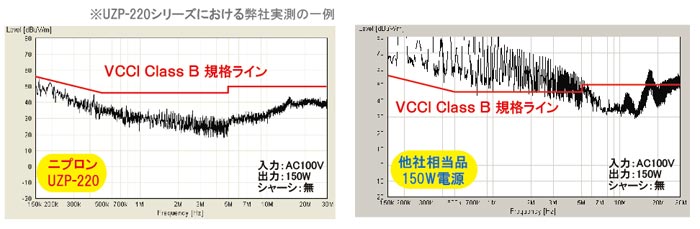

・雑音端子電圧　測定

・補助電源出力（5VSB/12VSB）付もラインナップ予定

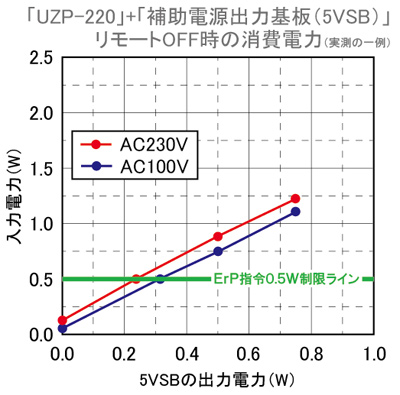

外部電源を用意しなくてもリモートON/OFF制御が可能となります。また、補助電源出力軽負荷時の消費電力を低減することができ、ErP指令Lot6に対応することが可能です。 5VSB出力の場合、約0.2W(AC230V入力時)/約0.3W(AC100V入力時)までErP指令に適合できます。





・瞬停対策のコンデンサバックアップに対応（UZP-220シリーズのみ）

コンデンサバックアップで瞬停からシステムを守ります。

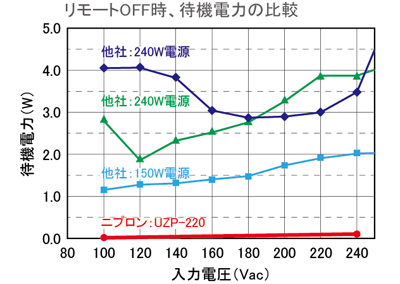

・リモートOFF時の待機電力を低減

リモートOFF時の待機電力を低減させた、環境に配慮した設計を行っており補助電源基板を接続すればErP指令Lot6に対応できます



・出力電圧調整用ボリュームを標準装備

出力電圧調整用ボリュームを標準装備し、±5%の出力電圧調整が可能です。これによりラインドロップの補正を行うことで装置の動作の安定性向上を図ることができます。



・リモートON/OFF機能を標準装備



・両面スルーホール基板採用



・RoHS対応
