医療規格IEC60601-1 2nd,3rd取得エコノミータイプ48V出力AC-DCスイッチング電源(シャーシ・カバー付) |
 |
高効率91.5％を実現（AC200V入力時）
高効率化による温度上昇の低減
低待機電力でErP指令Lot6に容易に対応可能
低ノイズ&低漏洩電流
出力電圧調整用ボリュームを標準装備
リモートON/OFF機能を標準装備
|
|

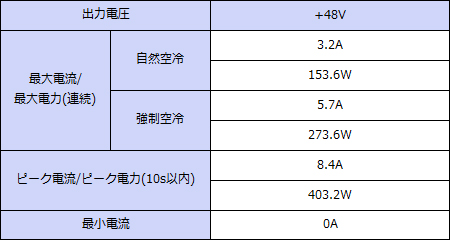

連続最大容量
150Ｗ |
|
ピーク容量
403.2Ｗ |
|
 |
|
|
機能 ：機能についての説明は各アイコンをクリックしてください出力仕様
規格･仕様：規格･仕様についての説明は各項目をクリックしてください
| 対応ケースサイズ |
その他 |
| 外形 |
83.8Wx45Hx188D |
| 質量 |
520 g typ |
| 入力電圧 |
AC |
85-264V |
| 効率 |
AC |
88.5% typ(AC100V)/91.5% typ(AC200V) |
| 力率 |
99% typ(AC100V)/90% typ(AC200V) |
| 入力切替方式 |
ワールドワイド |
| 適合安全規格 |
IEC60601-1,CSA22.2 No 601.1,ANSI/AAMI ES60601-1,CCC取得
CEマーキング(IEC62368-1),電安法（省令2項）準拠 |
| 高調波電流規制 |
IEC61000-3-2(第2.1版)クラスD，EN61000-3-2(A14)クラスD 準拠 |
EMI規格
(入力帰還雑音) |
VCCI/FCC/CISPR22/EN55022クラスB 準拠 |
| CEマーキング |
低電圧指令,EMC指令,RoHS2.0 |
| EMSイミュニティ |
静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界 EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ／変動 EN61000-4-11準拠 |
| MTBF |
 |
| 使用温度 |
-10〜70℃ |
| 漏洩電流 |
0.06mA typ (AC100V)/0.12mA typ(AC200V) |
| 冷却方法 |
自然空冷 |
| 絶縁 |
入力−出力・RC間 AC3kV/1分間、入力−FG間 AC2kV/1分間、出力−RC−FGの各間 AC500V/1分間 |
| 出力GND接地 |
コンデンサ接地 |
| 待機電力 |
0.03W typ (AC100V)/0.20W typ(AC240V) |
| 信頼性グレード |
FA |
| 無償修理期間 |
納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする |
※詳細は仕様書をご参照ください
