動力用電源→AC-DCコンバータ→mOZP-200シリーズ

mOZP-200-3R3-JSE-K
製品コード120323903
この製品の納期につきましてはお問合せ下さい。
在庫数5
カスタマイズについて
製品技術資料ダウンロード

医療規格IEC60601 3rd(ANSI/AAMI ES60601-1)取得
高効率・高ピーク・低待機電力対応AC-DCスイッチング電源(3.3V出力、ナイロンコネクタタイプ、シャーシ・カバー付)

医療規格IEC60601 3rd(ANSI/AAMI ES60601-1)取得
高効率・高ピーク・低待機電力対応AC-DCスイッチング電源(3.3V出力、ナイロンコネクタタイプ、シャーシ・カバー付) mOZP-200-3R3-JSE-K ●同期整流回路と長寿命タイプの電解コンデンサの採用で、高効率&長寿命化
●待機モード時と無負荷時の損失を抑えた省エネ仕様
●並列運転が可能
●高ピーク出力
●低ノイズ&低漏れ電流に対応
連続最大容量
132W
ピーク容量
198W
適合安全規格 UL対応CSA対応EN未対応CE対応CCC未対応
信頼性グレード HFA未対応FA対応HOA未対応OA未対応
機能:機能についての説明は各アイコンをクリックしてください
DC起動未対応RS232C未対応TTL未対応静音対応RoHS指令対応コネクション対応
PFC対応鉛フリー対応5VSBFAN未対応TSFCFAN未対応USB未対応

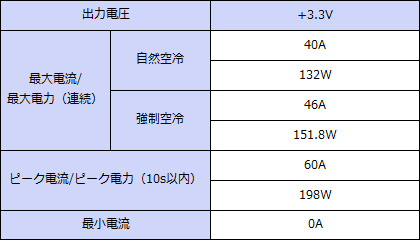

出力仕様
出力仕様 連続132W ピーク198W
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ その他
外形 83Wx51Hx252D
質量 0.83kg typ
入力電圧 AC 85-264V(85〜95V間:90〜100%)
効率 AC 82% typ(AC100V)/85% typ(AC200V)
力率 99% typ(AC100V)/92% typ(AC200V)
入力切替方式 ワールドワイド
適合安全規格 ANSI/AAMI ES60601-1,
UL60950-1,CSA60950-1(c-UL),
CEマーキング,電安法(省令2項)準拠

IEC60601-1(3rd, MOOP)
高調波電流規制 IEC61000-3-2(第2.1版)クラスD,EN61000-3-2(A14)クラスD 準拠
EMI規格
(入力帰還雑音)
VCCI/FCC/CISPR22/EN55022クラスB 準拠
CEマーキング 低電圧指令,EMC指令
EMSイミュニティ 静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界  EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ/変動  EN61000-4-11準拠
MTBF
使用温度 -10〜60℃
漏洩電流 0.08mA以下(AC100V)/0.16mA以下(AC200V)
冷却方法 自然空冷
絶縁 入力−出力・RC・AC_FAIL間 AC3kV/1分間、入力−FG間 AC2kV/1分間、出力−RC−AC_FAIL−FGの各間 AC500V/1分間
出力GND接地 コンデンサ接地
待機電力 60mW(AC100V)/200mW(AC200V)
無償修理期間 納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
対応バッテリーパック(別売):各アイコンをクリックすると説明を表示します
鉛ニッケル水素ニッカドリチウムイオンコンデンサ対応
BS13A-EC400/422F コンデンサパック
開発中のバッテリーパック バッテリーパックのロードマップ リサイクル(回収)について
アクセサリー(別売)
ACコード WH-C05VH-800
ACコード WH-C05VH-800-01
着脱式ハーネス WH-C06VH-500
着脱式ハーネス WH-C07VH-500
着脱式ハーネス WH-02PH02PH-200
着脱式ハーネス WH-02XH02XH-500
着脱式ハーネス WH-05XH05XH-500
着脱式ハーネス WH-03ELP03XH-200
この製品に関するQ&A
製品技術資料ダウンロード
取扱説明書 評価試験データ 製品カタログ
製品仕様書 安全規格認証書
オンライン販売
会員特典を表示します
オンライン
販売価格
(税込価格)
9,070円
(9,796円)
数量
※10台以上もしくはお買上げ総額が30万円以上の場合はお見積になります。
カートに入れる
カートの中を確認
ご購入ガイド
一緒に購入する
コンデンサパック コンデンサパック
BS13A-EC400/422F
11,588円(税込)
入力ハーネス 入力ハーネス
WH-C05VH-800
205円(税込)
入力ハーネス(フェライトコア付) 入力ハーネス(フェライトコア付)
WH-C05VH-800-01
205円(税込)
出力ハーネス(+) 出力ハーネス(+)
WH-C06VH-500
302円(税込)
出力ハーネス(-) 出力ハーネス(-)
WH-C07VH-500
616円(税込)
RC信号用ハーネス RC信号用ハーネス
WH-02XH02XH-500
151円(税込)
信号ハーネス 信号ハーネス
WH-05XH05XH-500
119円(税込)
並列運転用信号ハーネス 並列運転用信号ハーネス
WH-02PH02PH-200
119円(税込)
OZP-200/OZP-350シリーズ用コンデンサパック接続ハーネス OZP-200/OZP-350シリーズ用コンデンサパック接続ハーネス
WH-03ELP03XH-200
184円(税込)
