 OZP-200-48-JSE-K 製品コード120316615
|
|
|
|
|
納期
お問合せ |
低待機電力仕様 基板型AC-DCスイッチング電源(48V出力、ナイロンコネクタタイプ、シャーシ・カバー付)
|
 |
●同期整流回路と長寿命タイプの電解コンデンサの採用で、高効率＆長寿命化
●待機モード時と無負荷時の損失を抑えた省エネ仕様
●並列運転が可能
●高ピーク出力
●低ノイズ&低漏れ電流に対応
●医療規格取得機種もラインナップ |
|

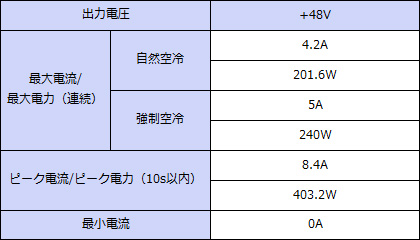

連続最大容量
201.6Ｗ |
|
ピーク容量
403.2Ｗ |
|
|
| コンデンサパックとの接続が御入用の場合は別途お問合せ下さい |
|
機能 ：機能についての説明は各アイコンをクリックしてください出力仕様
規格･仕様：規格･仕様についての説明は各項目をクリックしてください
| 対応ケースサイズ |
その他 |
| 外形 |
83Wx51Hx252D |
| 質量 |
0.83kg typ |
| 入力電圧 |
AC |
85-264V |
| 効率 |
AC |
88% typ（AC100V）/91% typ（AC200V） |
| 力率 |
99% typ（AC100V）/95% typ（AC200V）
|
| 入力切替方式 |
ワールドワイド |
| 適合安全規格 |
UL60950-1,CSA60950-1(c-UL),CEマーキング（IEC62368），電安法(省令2項)準拠
|
| 高調波電流規制 |
IEC61000-3-2(第2.1版)クラスD，EN61000-3-2(A14)クラスD 準拠
|
EMI規格
(入力帰還雑音) |
VCCI/FCC/CISPR22/EN55022クラスB 準拠
|
| CEマーキング |
低電圧指令,EMC指令,RoHS2.0 |
| EMSイミュニティ |
静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界 EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ／変動 EN61000-4-11準拠
|
| MTBF |
219000 H |
| 使用温度 |
-10〜55℃ |
| 漏洩電流 |
 |
| 冷却方法 |
自然空冷 |
| 絶縁 |
入力−出力・RC・AC_FAIL間 AC3kV/1分間、入力−FG間 AC2kV/1分間、出力−RC−AC_FAIL−FGの各間 AC500V/1分間 |
| 出力GND接地 |
コンデンサ接地 |
| 待機電力 |
60mW(AC100V)/200mW(AC200V) |
| 信頼性グレード |
FA |
| 無償修理期間 |
納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
|
※詳細は仕様書をご参照ください
