動力用電源AC-DCコンバータOZP-120シリーズ

OZP-120-12-JB0-C
製品コード120288190
納期
お問合せ
製品技術資料ダウンロード

停電バックアップ機能付き、高効率
12V単出力電源(ナイロンコネクタタイプ シャーシタイプ)

 OZP-120-12-JB0-C ● 産業用に適した、両面スルーホール基板使用(他社品は片面基板が主です)
●出力電圧可変ボリューム付
●各種安全規格(UL60950-1、CSA60950-1)取得
●他社品よりも、同体積で10%以上の出力容量アップ
●定格出力の約1.5倍までのピーク負荷対応
●適合バッテリパック
 -BS24A-H12/2.0L-R
連続最大容量
120W
ピーク容量
180W
機能:機能についての説明は各アイコンをクリックしてください
DC起動未対応RS232C未対応TTL未対応静音対応RoHS指令対応コネクション対応PFC対応鉛フリー対応5VSBFAN未対応TSFCFAN未対応USB未対応

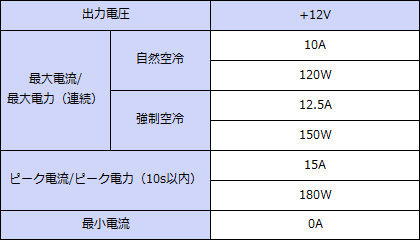

出力仕様
出力仕様 +12V出力 連続120W ピーク180W
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ その他
外形 83Wx43Hx210D
質量 600g typ
入力電圧 AC 85-264V
効率 AC 81%typ(AC100V)/84%typ(AC200V)
力率 99% typ(AC 100V)/90% typ(AC 200V)
入力切替方式 ワールドワイド
適合安全規格 UL60950-1,CSA60950-1
電安法準拠
高調波電流規制 IEC61000-3-2(第2.1版) ClassD 準拠,EN61000-3-2(A14)ClassD 準拠
EMI規格
(入力帰還雑音)
VCCI-B、FCC-B、CISPR22-B、EN55022-B 準拠
CEマーキング
EMSイミュニティ 静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界 EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ/変動 EN61000-4-11準拠
MTBF
使用温度 -10〜60℃(自然空冷)/−10〜70℃(強制空冷)
漏洩電流 0.25mA以下(AC100V)/0.5mA以下(AC200V)
冷却方法 自然空冷
絶縁 AC入力−DC出力・RC・AC Fail・BATT_LOW・FG間:AC3000V/分 AC入力-FG間 AC2000V/分 出力-RC-AC FAIL-BATT LOW-FGの各間50MΩ以上
出力GND接地 コンデンサ接地
信頼性グレード FA
無償修理期間 納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
※詳細は仕様書をご参照ください
対応バッテリーパック(別売):各アイコンをクリックすると説明を表示します
鉛ニッケル水素対応リチウムイオンコンデンサ
BS24A-H12/2.0L-R ニッケル水素バッテリパック
リサイクル(回収)について
アクセサリー(別売)
WH-C05VH-800 入力ハーネス
WH-C05VH-800-01 入力ハーネス(フェライトコア付)
WH-C08VH-500 出力ハーネス
WH-C02PH-500 BS24シリーズ用信号ハーネス
WH-02XL04VH-250 BS24シリーズ用充放電用ハーネス
WH-C05VH-500 BS24A-H12/2.0L-R用出力ハーネス
WH-C03PH-500 BS24シリーズ用LED用信号ハーネス
WH-S1004-500 バッテリ接続ハーネス(信号ハーネス)
WH-S1004-500-01 バッテリ接続ハーネス(信号ハーネス)
WH-C04PH-500 バッテリ接続ハーネス(信号ハーネス)
WH-02XA04XA-300 BS24シリーズ用信号ハーネス
この製品に関して
この製品に関してお問合せ
該非判定書発行依頼
よくあるお問合せ(Q&A)
製品技術資料ダウンロード
製品カタログ 製品仕様書 安全規格認証書 不使用認証書
オンライン販売
オンライン
販売価格
(税抜価格)
10,197円
(9,270円)
数量
カートに入れる
カートの中を確認
ご購入ガイド
ニッケル水素バッテリパック ニッケル水素バッテリパック
BS24A-H12/2.0L-R
20,757円(税込)
入力ハーネス 入力ハーネス
WH-C05VH-800
275円(税込)
入力ハーネス(フェライトコア付) 入力ハーネス(フェライトコア付)
WH-C05VH-800-01
297円(税込)
出力ハーネス 出力ハーネス
WH-C08VH-500
506円(税込)
BS24A-H12/2.0L-R用出力ハーネス BS24A-H12/2.0L-R用出力ハーネス
WH-C05VH-500
418円(税込)
バッテリ接続ハーネス(信号ハーネス) バッテリ接続ハーネス(信号ハーネス)
WH-S1004-500
418円(税込)
BS24シリーズ用信号ハーネス BS24シリーズ用信号ハーネス
WH-C02PH-500
220円(税込)
BS24シリーズ用充放電用ハーネス BS24シリーズ用充放電用ハーネス
WH-02XL04VH-250
297円(税込)
BS24シリーズ用LED用信号ハーネス BS24シリーズ用LED用信号ハーネス
WH-C03PH-500
231円(税込)
バッテリ接続ハーネス(信号ハーネス) バッテリ接続ハーネス(信号ハーネス)
WH-S1004-500-01
286円(税込)
バッテリ接続ハーネス(信号ハーネス) バッテリ接続ハーネス(信号ハーネス)
WH-C04PH-500
132円(税込)
BS24シリーズ用信号ハーネス BS24シリーズ用信号ハーネス
WH-02XA04XA-300
220円(税込)
