製品情報高効率・高ピーク対応AC-DCスイッチング電源 OZP-200シリーズ

グリーン対応に拘る
高効率・高ピーク対応AC-DCスイッチング電源

高効率・高ピーク対応AC-DCスイッチング電源 OZP-200シリーズ
型式
購入
OZPシリーズに新タイプが登場!連続出力200W、ピーク出力300W/400Wでシステムをパワフルにサポート。
本タイプには同期整流回路を搭載し(※)、更に高効率化を実現しました。電気代の削減・CO2の削減・長寿命化を実現できる他、電源の発熱が小さいため装置全体としての温度上昇も低く抑えることができます。※+3.3V、+5V、+12V出力タイプ

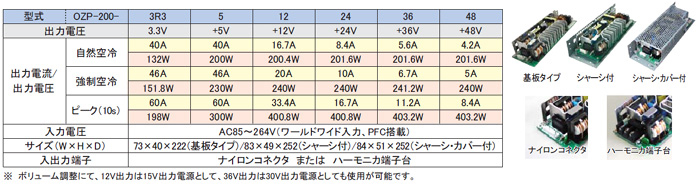

製品ラインアップ

製品ラインアップ

特長

●高効率 87%

低電圧(5V)出力タイプで驚異の高効率87%(※)を実現し、他社相当品と比較して7%も向上。省エネとCO2削減に大幅貢献できる、今の時代にマッチした省エネ電源です。(※AC200V、定格負荷時)

効率比較

同期整流回路を用い高効率化を実現

●3倍寿命

OZP-200シリーズは、自然空冷・周囲温度35℃の環境で推定寿命10年以上を実現しました。なんと他社相当品と比較して約3倍に相当!(※)

3倍寿命

長寿命タイプの電解コンデンサの使用や高効率化設計、発熱平均化設計などにより実現しています。

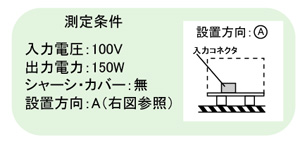

(※上記測定条件にて、当社測定結果より比較)

寿命比較

●並列運転が可能

電流バランス運転回路を内蔵しており、容易に5台まで並列運転が可能。(OZP-200-**-*S0)
※並列接続する各電源基板上のコネクタ「CN13」または「CN14」の間を専用ケーブル(型式:WH-02PH02PH-200 )にて必ず接続して使用して下さい。この間を接続することにより、各電源の出力電流を均等に分流するように制御されます。

並列運転

出力電圧のボリューム設定もバランスされるので、どちらか一方の電圧を設定するだけでOK。高い方の電圧設定が優先され、もう一方の電圧を同じ値まで引き上げます。

●高ピーク対応

スイッチングサージを回生する回路方式を採用することにより、2次側大電流時のはね返り(フライバック)電圧を大幅に抑制し、サージエネルギーを入力側に回生。変換効率も高めて、大電流のピーク出力に対応しました。

他社相当品と同サイズで定格1.3倍以上の容量アップを実現。更に、連続定格の1.5〜2倍(出力12V以上)のピーク電力を出力することが可能です。

高ピーク

●低ノイズ & 低漏れ電流

雑音端子電圧は電源単体でもVCCI Class Bをクリア。外部にノイズフィルターを設置する必要が無く、コストダウンと工数負担の軽減に貢献します。また、漏洩電流はAC100V時0.06mA typ、AC200V時0.12mA typと低く、低ノイズと低漏れ電流の両方を実現。

低ノイズ & 低漏れ電流

●出力電圧リモートセンシング機能

負荷端に接続することにより出力電圧を検出し、出力ケーブル等のラインドロップを補償します。(+極側ラインドロップに対応)

●停電検出機能

停電検出信号を標準装備しており、お客様にて検出基板を用意するコストを削減できます。

停電検出機能

●出力ON/OFFコントロール機能

リモート端子で出力ON/OFF制御が可能。

出力ON/OFFコントロール機能

●両面スルーホール基板採用

産業用に適した両面スルーホール基板を採用しはんだクラックの問題を解消。また、材質にエポキシガラス材を使用することで経時変化に強く、更に高い信頼性を実現しています。

はんだクラック

●瞬停対策のコンデンサパックに対応(オプション対応)

コンデンサバックアップで瞬停からシステムを守ります。

コンデンサパック

●音鳴り低減ボードをオプションで用意

LED表示機などパルス負荷時に発生する音鳴りを抑えることが可能です。

●出力電圧可変ボリューム標準装備

ラインドロップの補正で装置の動作安定性を向上します。また、24V出力は約29Vまで調整でき、鉛バッテリの充電電圧源などにも利用が可能です。

お問合せ窓口

上記製品についてのお問合せは下記までご連絡お願いいたします。
株式会社ニプロン 営業戦略室
TEL:06-6487-0611 support@nipron.co.jp
