医用電気機器規格IEC60601-1対応！大容量ユニット電源「mGPSAシリーズ」 |
|
|
型式
|
入力
|
出力電圧
|
出力電流（）内はピーク電流
|
|
|
AC85〜264V
|
|
30A（40A）
|
|
|
AC85〜264V
|
24V
|
15A(20.8A)
|
|
 安全規格UL、CSA、60601-1・UL、CSA、60950-1取得！
入力のL（ライブ)ライン・N（ニュートラルライン）の両ラインにヒューズを内蔵、二重強化絶縁を行っている為お客様にて入力ヒューズや絶縁トランスを別途ご用意いただく必要はありません。
|
低漏れ電流仕様
医用規格IEC60601-1、患者介護機器-クラス�亀ヾ錙癖欷鄒榁蓮淵◆璽紘�3P入力プラグ）された機器）に対応した、漏れ電流0.3mA以下（AC264V入力時）を満足しています。 |
| |
耐電圧（1次-2次間）：4kV |
| |
雑音端子電圧クラスB準拠
低漏れ電流仕様にすることで、雑音端子電圧を犠牲にする（ノイズが大きくなる）電源がありますが、
mGPSAリーズは低漏れ電流仕様でも雑音端子電圧クラスBを満足しています。 |
| |
全出力、最小負荷電流0A仕様
最小負荷電流を気にすることなく、出力仕様の範囲内であらゆる負荷に対応します。 |
|
停電検出信号付
停電検出信号を標準で装備しています。
また24V出力タイプは専用バッテリパックを接続することで停電バックアップが可能です。 |
|
RoHS指令適合 |
| |
+12Vスタンバイ付 |
| |
医用機器は国際分野で、その人体への影響度合いからクラス�機銑犬�4つの分野があります。
医用機器は、人体へのリスクの大きさに応じてクラス分けが行われていますが、比較的低リスク（クラス�供砲琉緲儺ヾ鏥擇啾亞或巴婆�品を取り扱う製造販売業者に対しては国の承認に代わって、民間の第三認証機関による認証制度が導入されました。従来の国による認証要否の分類と、改正法による認証区分の比較を以下に示します。
国際分類
|
リスクによる医用機器の分類
|
従来
|
2005年施行後
|
クラス��
|
不具合が生じた場合でも、人体へのリスクが極めて低いと考えられるもの
（例）体外診断用機器、X線フィルム |
承認不要
|
自己認証
|
クラス��
|
不具合が生じた場合でも、人体へのリスクが比較的低いと考えられるもの
（例）MRI、電子式血圧計、消化器用カテーテル、超音波診断装置 |
国による
認証が必要
|
第三者認証
|
クラス��
|
不具合が生じた場合でも、人体へのリスクが比較的高いと考えられるもの
（例）透析器、人口呼吸器 |
国による
認証が必要
|
国による認証が必要
|
クラス��
|
不具合が生じた場合でも、生命の危険に直結する恐れがあるもの
（例）ペースメーカー、人口心臓弁 |
クラス�掘Ν犬悗梁弍�に関しては、別途ご相談ください。 |
|
型式 |
mGPSA-360-12-TP |
標準価格 |
29,900円 |
型式
|
mGPSA-360-24-TP |
標準価格
|
29,900円 |
・定格入力：AC100-240V
・入力電圧範囲：AC85〜264V ワイドレンジ（AC85〜90Vは負荷率を90〜100％とする）
・力率：96% 以上(AC100V),90% 以上(AC240V)
・効率：80% typ(AC100V),83% typ(AC240V)
・突入電流：31A peak(AC100V),75A peak(AC240V)

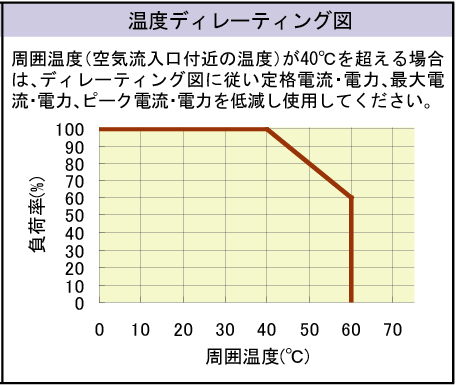

・使用温度：-10〜60℃*
・保存温度：-25〜75℃
・絶縁耐電圧：AC入力−DC出力間：AC3000V/分・AC入力−FG間：AC2000V/分
・絶縁抵抗：AC入力−DC出力間：50MΩ以上・AC入力−FG間：50MΩ以上・DC出力−FG間：50MΩ以上
・漏洩電流：0.21 mA以下（AC100V）、0.5 mA以下（AC240V）
・雑音端子電圧：VCCI-B、FCC-B、EN55022-B、CISPR22-B 準拠
・安全規格：UL60601-1、CSA60601-1（c-UL）、UL60950-1、CSA60950-1（c-UL）、IEC-60601-1取得予定！
・冷却方式：内臓ファンモーターによる強制空冷。（温度検出型可変速ファン内蔵） |
|
