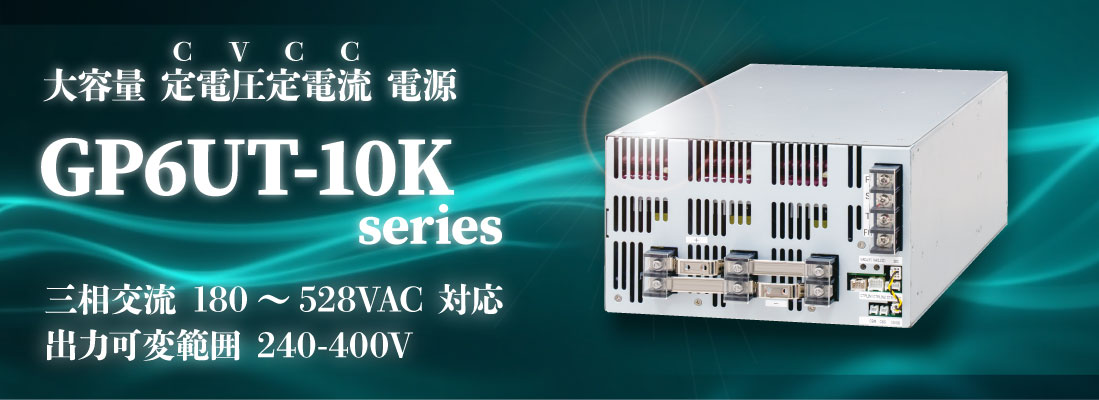

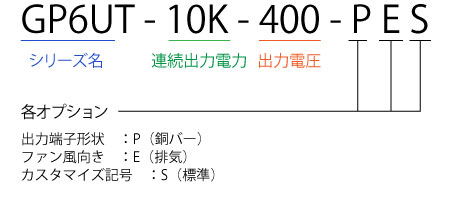

型式呼称
CVCC(定電圧・定電流)出力に対応
GP6UT-10Kシリーズは、CVCC（定電圧・定電流）出力に対応した電源です。
CVCC出力では、負荷状況に応じて自動的に「定電圧（CV）」と「定電流（CC）」の制御を切り替え、常に最適な電力を供給します。
外部制御対応で柔軟な電源制御が可能
本製品は、定電圧（CV）・定電流（CC）の設定値を外部制御信号で調整可能です。
外部電圧の入力により、電源出力を外部からリアルタイムで制御できるため、様々な装置環境での制御要求に柔軟に対応できます。

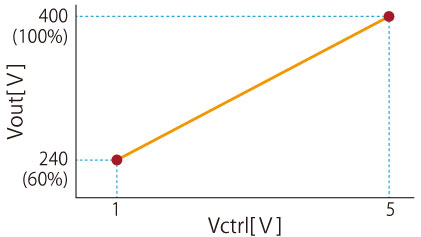

外部電圧可変制御信号 Vctrl-Voutの関係
コネクタ[CTRL IN1]への
電圧入力によって定電圧・定電流の設定を制御します。
三相交流180〜528VAC入力対応
本製品は、 三相交流
一般的な単相交流（二本）と異なり、三本の電線で位相が120度ずつずれた交流電力を流す方式。
大きな電力を効率よく利用でき、産業用や送電に広く用いられる。結線方式「デルタ結線」「スター結線」がある。
180〜528VAC入力に対応しています。

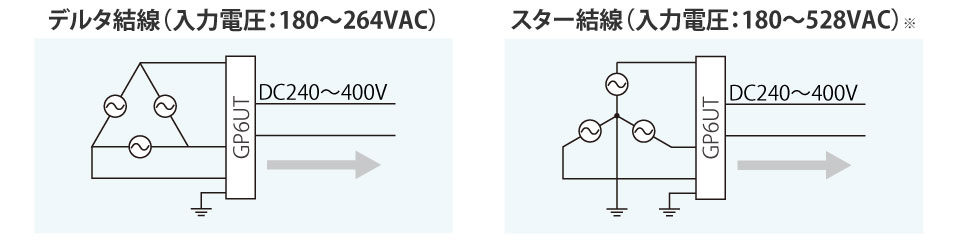

200V系入力では、デルタ結線（Δ結線）、またはスター結線（Y結線）にて使用可能です。
※入力電圧が264VACを超える場合はスター結線とし、中性点を接地してください。
高効率設計で発熱を抑制
AC480V入力時に最大実測値96.3%の高効率を達成しています。
高効率設計により発熱を大幅に抑制できるため、放熱対策にかかる部品コストや工数の削減に貢献します。
これにより、高信頼性・省エネルギーが求められる装置にも最適です。

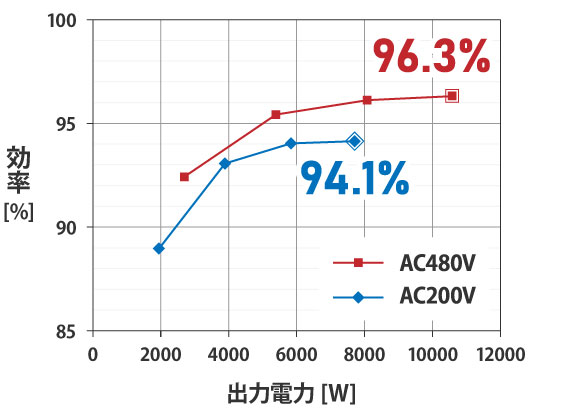

効率グラフ（GP6UT-10K-400、実測の一例）
その他特長
- 三相高調波電流規制
三相交流回路で、本来の波形に重なって現れる余分な成分（高調波電流）を抑えるための基準。
高調波は機器の障害の原因となるため、その発生を制限することが求められる。
に対応（IEC61000-3-12 準拠）
- 並列運転
複数の電源を互いに接続し、同期運転させる方法。電力容量を足し合わせ、負荷を分担することができる。
に対応
製品概要
| 定格出力電圧 |
400V |
12V SB |
| 出力電圧可変範囲 |
240 〜 400V |
− |
| 定電圧動作時 |
定格電流/定格電力
（3φ3W AC180〜320V時） |
17.7A |
0.4A |
| 7080W |
4.8W |
定格電流/定格電力
（3φ3W AC320※〜528V時） |
24A |
0.4A |
| 9600W |
4.8W |
| 定電流動作時 |
定格電流/定格電力
（3φ3W AC180〜320V時） |
19.5A typ. |
0.4A |
| 7800W typ. |
4.8W |
定格電流/定格電力
（3φ3W AC320※〜528V時） |
27A typ. |
0.4A |
| 10800W typ. |
4.8W |
| 入力電圧 |
3φ3W AC180 〜 528V |
| 安全規格 |
UL(cUL)62368-1 準拠、IEC61000-3-12 準拠 |
| サイズ |
255×146×460 mm (端子台等の突起物を除く) |
※要ディレーティング
