Nipron 超小型・高効率基板型スイッチング電源　FZP-040シリーズ

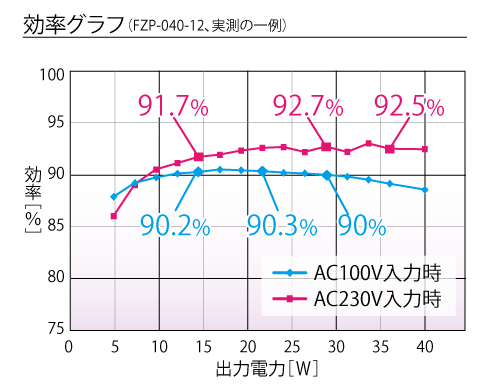

12Vタイプで効率92.7％typを実現。高効率化により発熱を低く抑えることで小型化と長寿命化を実現しています。

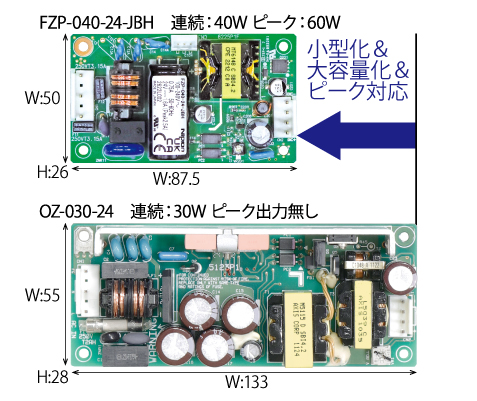

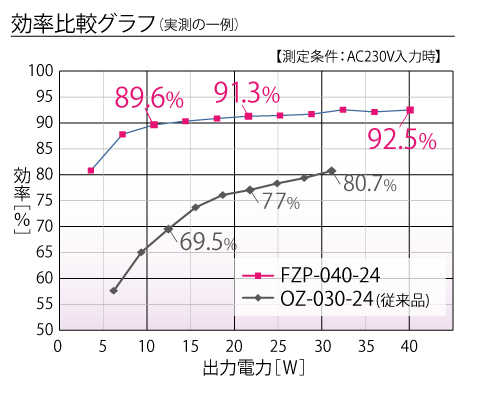

従来品OZ-030と比較し、連続出力容量は約1.3倍アップ、ピーク出力に対応、約44%の小型化を実現。

連続出力の約1.5倍の電力を出力できます。ピーク負荷に合わせた連続定格出力の大きな電源を選定する必要が無く、電源のサイズダウン、装置のファンレス化などが可能。

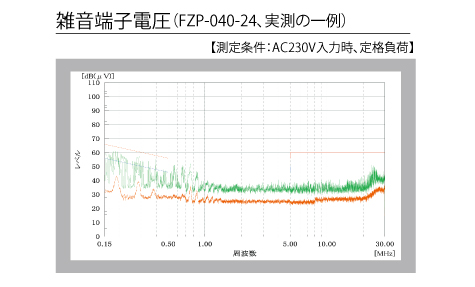

電源単体で雑音端子電圧VCCI Class Bをクリア。外部にノイズフィルターを設置する必要が無く、コストダウンと工数負担削減に貢献。

周囲温度-10～70℃の範囲で使用可能。

※ 周囲温度が50℃を超える場合は、要ディレーティング

出力電圧可変ボリューム対応モデルもラインアップ。定格出力電圧の±10％まで電圧可変が可能です。

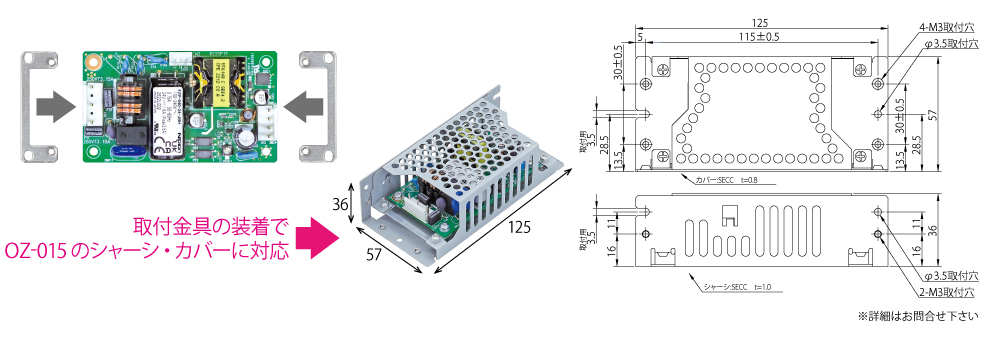

OZ-015シリーズや他社製品から取り付けピッチを変更せずに置き換えが可能なシャーシ・カバー付きモデルも対応可能。

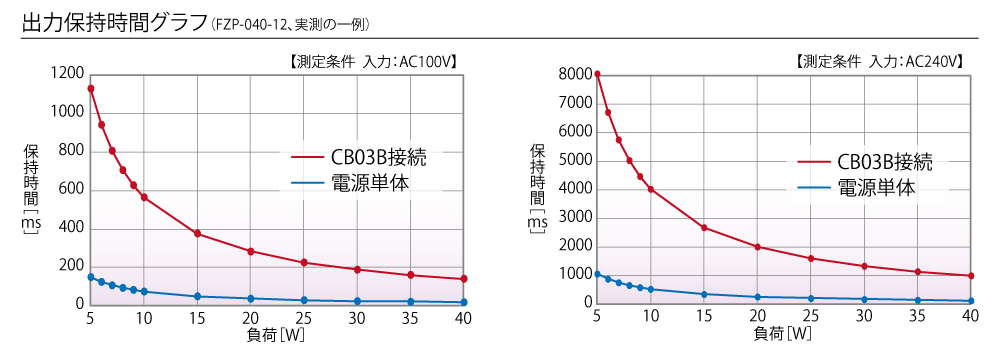

コンデンサ基板の接続で出力保持時間の延長による瞬停バックアップを実現。組み込み機器の信頼性向上に貢献します。また、コンデンサ基板を並列接続することで出力保持時間の更なる延長が可能です。

医療規格IEC60601-1 E.d.3.1 MOPP,MOOPに適合

FZP-040-	5	12	15	24
出力電圧	+5V	+12V	+15V	24V
連続電流	6A	3.3A	2.6A	1.6A
連続電力	30W	39.6W	39W	38.4W
ピーク電流（5秒以内）	8A	5A	4A	2.5A
ピーク電力（5秒以内）	40W	60W	60W	60W
入力電圧	AC85～264V（ワールドワイド入力）
安全規格	UL62368-1,CSA C22.2 NO.62368-1取得 UKCA・CEマーキング(IEC62368-1)対応
安全規格	UL62368-1,CSA C22.2 NO.62368-1取得 UKCA・CEマーキング(IEC62368-1)対応
サイズ（W×H×D）	50×26×87.5
