ニプロン測定サークル第2回 〜1台目〜

第一回 〜1台目〜
第二回 〜1台目〜


2008/05/01

消費電力を測ろう〜ニプロン測定サークル〜

今回は、前回入力電力を測定したシステムで、実際のPC 消費電力がどのくらいあるのか?測定しました。
測定は、電流プローブ、デジタルスコープを用い、出力電圧毎の電流値(消費電流)を測定しました。

撮影風景
測定風景

結果は以下表にまとめます。

測定結果(波形はクリックすると拡大します)
出力電圧
+12V1
+12V2
+12V3
+5V
+3.3V
合計電力
起動時 出力(消費)電流
約8.2A
約2.4A
約6.2A
約5.2A
約6.8A
約250W
出力(消費)電力
約98.4W
約28.8W
約74.4W
約26W
約22.4W
波形

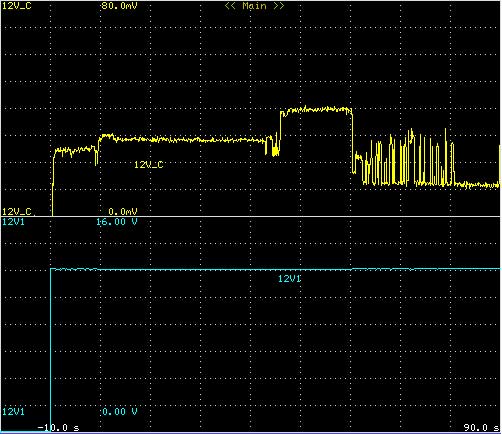

+12V1起動時

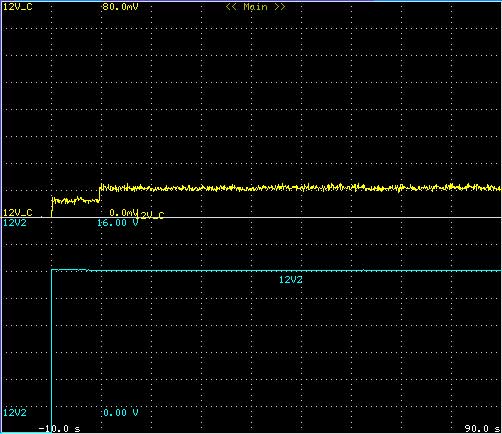

+12V2起動時

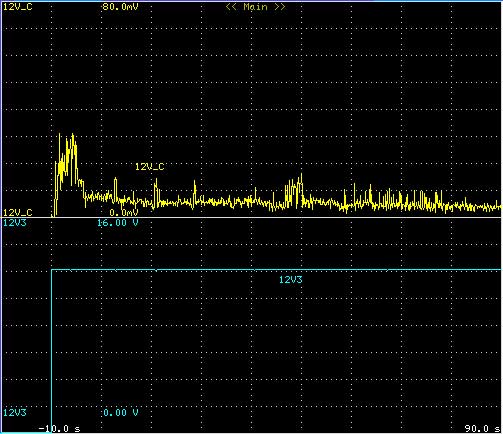

+12V3起動時
+5V起動時

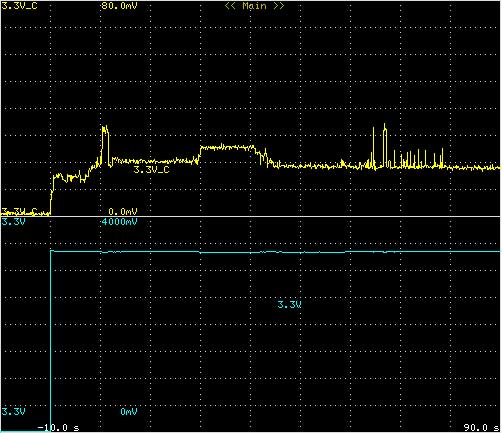

+3.3V起動時
アイドリング時 出力(消費)電流
約2.4A
約2.4A
約1.2A
約4.8A
約4.4A
約110.5W
出力(消費)電力
約28.8W
約28.8W
約14.4W
約24W
約14.5W
波形

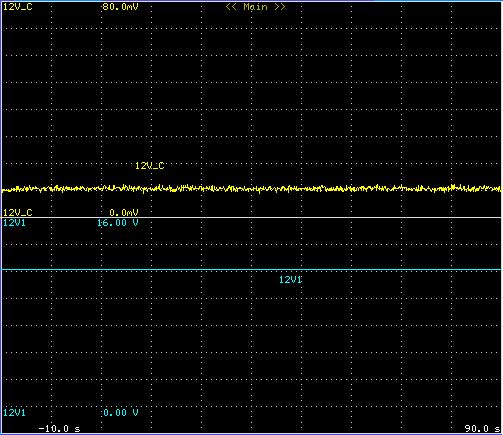

+12V1アイドリング時
+12V2アイドリング時

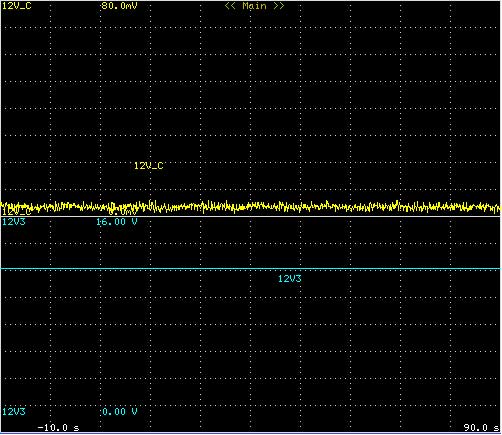

+12V3アイドリング時

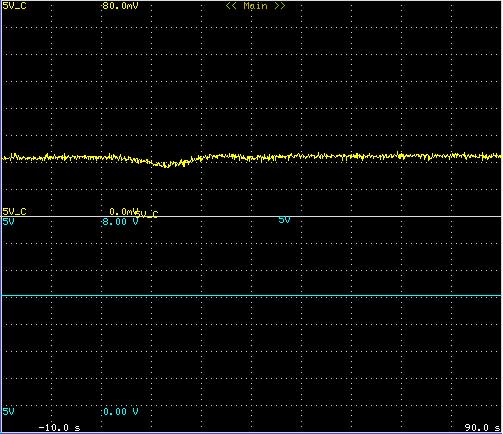

+5Vアイドリング時
+3.3Vアイドリング時
ベンチマーク
テスト時
出力(消費)電流
約11A
約6A
約2.4A
約4.9A
約7A
約280.4W
出力(消費)電力
約132W
約72W
約28.8W
約24.5W
約23.1W
波形

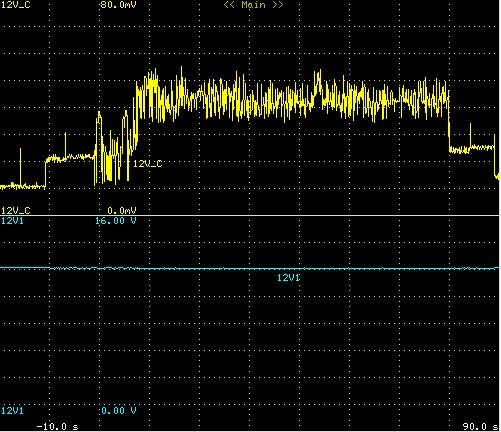

+12V1ベンチマーク時

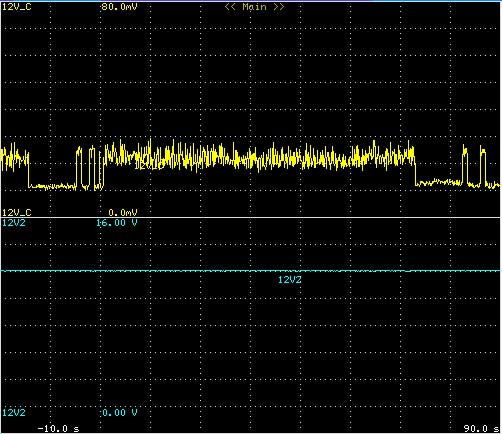

+12V2ベンチマーク時
+12V3ベンチマーク時

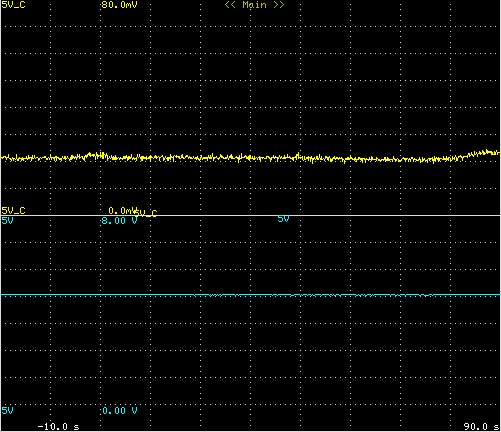

+5Vベンチマーク時

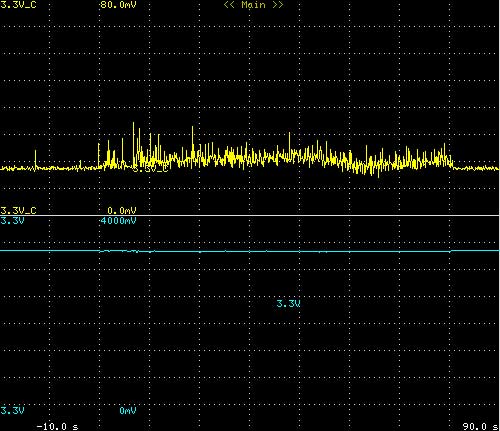

+3.3Vベンチマーク時
波形スケール
横軸
時間
1s/div
1s/div
1s/div
1s/div
1s/div

縦軸
上段:電流
2A/div
2A/div
2A/div
2A/div
2A/div
下段:電圧
2V/div
2V/div
2V/div
1V/div
0.5V/div

※1 出力電流は、電流波形より読み取った最大値を記載しています。
※2 アイドリング時とは、PC 起動後何もしていない状態(アプリケーションをなど動かしていない状態)です。
※3 ベンチマークテストは 3D Mark06 を使用しました。
※4 +12V1 出力はCPU、VGA へ供給、+12V2 出力はM/B へ供給、+12V3 出力はHDD など周辺装置へ供給しています。
※5 -12V、+5VSB 出力は、消費電力が小さいため、今回は測定していません。


結果、もっとも出力電流が大きかったのは、CPU,VGA へ供給している+12V1 出力のベンチマークテスト時で約11A(132W)でした。 また、+12V 出力の合計としては、ベンチマークテスト時で約19.4A(232.8W)でした。+5V 出力が約4.9A(24.5W)、+3.3V 出力が約7A(23.1W)ですので、今回のシステムでは+12V の出力(消費電力)がとても大きいことがわかります。すなわち、今回のシステムでは、+12V の強い電源が必要ということになります。


・・・以下に上記測定結果より、今回のシステムで使用できる、当社お勧め電源をご紹介いたします。

■当社お勧め製品 (製品のご購入、詳細仕様は写真をクリックしてください)

○ 脅威の保持時間74ms(200W 時)を実現した、連続350W、ピーク500W のATX 電源


ePCSA-500P-X2S


※出力ハーネスは別売りです

型式 : ePCSA-500P-X2S
入力:AC85V〜264V 出力:ATX 出力
容量:350W / 500.5W サイズ(W×H×D):150×86×140
出力仕様
オンライン販売価格(税込価格):20,391 円

○ ePCSA-500P-X2Sに出力ハーネスやAC電源コード、取付ビスなどを添付した、買ってすぐ使えるフルオプション仕様の製品もあります。
型式 : ePCSA-500P-X2S-MN

ePCSA-500P-X2Sに出力ハーネスやAC電源コード、取付ビスなどを添付した、買ってすぐ使えるフルオプション仕様



オンライン販売価格(税込価格):25,568円

○ さらに増設を考えるなら・・・高効率・大容量電源


ePCSA-650P-E2S


※出力ハーネスは別売りです

型式 : ePCSA-650P-E2S
入力:AC85V〜264V 出力:ATX出力(EPS電源)
容量:550W / 650W サイズ(W×H×D):150×86×180
出力仕様
オンライン販売価格(税込価格):28,424円

○ ePCSA-650P-E2Sに出力ハーネスやAC電源コード、取付ビスなどを添付した、買ってすぐ使えるフルオプション仕様の製品もあります。
型式 : ePCSA-650P-E2S-MN

ePCSA-650P-E2Sに出力ハーネスやAC電源コード、取付ビスなどを添付した、買ってすぐ使えるフルオプション仕様



オンライン販売価格(税込価格):36,960円

○ 停電時にバックアップ運転を行い、データを護るなら・・・ノンストップ電源


eNSP3-450P-S20-H1V


※出力ハーネスは別売りです
※バックアップ運転を行うには、別途、バッテリパック、RS232Cケーブルが必要です

型式 : eNSP3-450P-S20-H1V
入力:AC85V〜264V 出力:ATX出力
容量:350W / 450.5W サイズ(W×H×D):150×86×140
出力仕様
オンライン販売価格(税込価格):26,754円

今回はここまでです。

■次回の予定
次回は、もう少し新しいPC構成(Core 2 Duoなど・・・)で測定したいと思います。
